充電器浪涌控制

在離線充電器中，首先要考慮使充電器體積較小、成本較低，通常的做法是使用離線式半導體整流橋，它接容性輸入濾波器來產生高壓直流充電器，給變換器部分供電。

如果交流輸入直接接到這種整流電容電路中，電力線、輸入元件、開關、整流器和電容上都將流過很大的浪涌電流。這不僅會給這些部件帶來很大應力，也會給使用同一電力線路阻抗的其他設備造成干擾。

各種“浪涌電流控制”的方法用于減輕這種應力。通常這些方法包括在輸入點與儲能電容之間的一條或多條電力線上串聯電阻性抑制器件。

這些抑制器件通常有以下3種形式之串聯電阻，熱敏浪涌抑制電阻和有源抑制電路。

串聯電阻

在小功率的應用中可能會使用簡單的串聯電阻，如圖所示。然而，大電阻會使浪涌電流變小，但在正常運行的情況下也會有大的功耗。必須在可接受的浪涌電流與運行損耗之間進行折中選擇。

當供電開關接通時，所選擇的串聯電阻必須能夠承受初始的高電壓和大電流應力，專用的大額定電流浪涌抑制電阻應用在這里較為合適。常用具有恰當額定值的線繞式電阻。如果預期的使用場合濕度較大，則應避免使用線繞式電阻。使用這種電阻時，瞬變熱壓力和線膨脹會使保護涂層的完整性逐漸退化，導致濕氣侵入、過早老化。

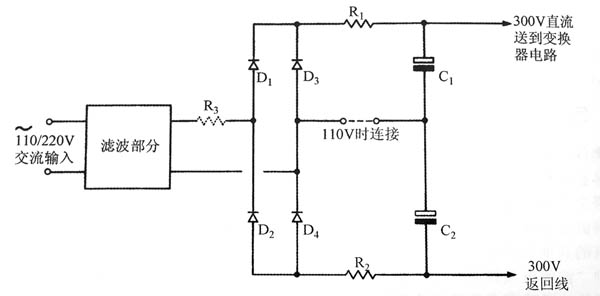

圖所示為抑制電阻的一般位置。在需要雙輸入電壓的場合，在R1和R2的位置上應使用兩個電阻。這對低壓連接位置來說具有有效并聯運行的優點，而對高壓連接位置又有串聯運行的優點。在這兩種情況下，它都能把浪涌限流在類似的值之內。

在單個輸入電壓的場合，則在整流器輸入端的R3位置用一個浪涌抑制器件。

熱敏浪涌抑制

在低功率的應用中，負溫度系數（NTC）熱敏電阻常用于R1、R2或R1的位置。當剛接通充電器時，NTC熱能電阻阻值高，這就是它們比普通電阻有優勢之處。它們可被選擇用來在剛接通時供給低的浪涌電流，而熱敏電阻在正常工作情況下會自加熱，其阻值隨之下降，可避免過多的功耗。

然而采用熱敏電阻抑制浪涌也有一個缺點。當?shù)谝淮瓮姇r(shí)，熱敏電阻要花一些時間使其電阻下降到工作阻值。如果此時交流輸入接近其較小值，調整也無法形成足夠的升溫期。再者，當關斷充電器再快速地重新接通時，熱敏電阻還未完全冷卻，它將喪失部分浪涌抑制功能。

不過此類浪涌抑制經常用于小功率裝置中，這也是為什么關掉又快速地啟動充電器是一個很有害的操作，除非為這種操作做出了專門的設計。
