高頻扼流圈實例

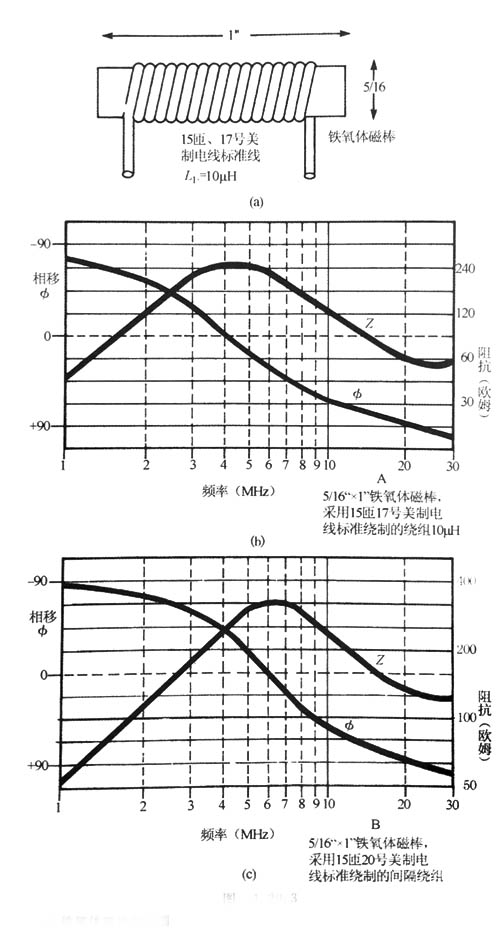

為了使高頻扼流電感La有較好的性能，L2的匝間電容應該盡可能減小，圖1。20。3a顯示了一個1in長的鐵氧體磁棒扼流圈，其直徑為5／16in，繞組用17號美制電線標準（17AwG）線緊靠在一起繞15匝。圖1。20。3b顯示了扼流圈電感的相移和阻抗隨頻率變化的關系。在4。5MHz的自激諧振頻率上，它的相移為零。

在圖中的阻抗曲線顯示了減少匝間電容后的改進情況。為減少匝間電容，在獲得相同扼流圈電感條件下改變扼流圈的繞法，使繞組匝間間隙隔開繞在用10毫英寸聚酯絕緣膠帶絕緣的磁棒上。圖中顯示了此扼流圈的特性曲線。

在第二個例子中使用了15匝20號AWG線，在每匝線之間都有一個空隙。從這個曲線可以看出，匝間電容的減少卻導致了阻抗的增加，并使自激諧振頻率上移到6。5MHz。采用這種濾波器有助減少高頻噪聲。

有一小部分高頻干擾將經過PCB（印制電路板）或充電器引線寄生電感、耦合電容繞過濾波器，此時可選擇較小的電容C2并盡可能地把它裝在充電器輸出端來減少這種影響。

諧振濾波器

通過選擇適合的筆記本電源電容器使得其自諧振頻率接近開關管的開關頻率，便可得到較好的性能。

許多小型、低等效串聯電阻的電解電容具有接近開關變換器典型工作頻率的串聯自諧振頻率。在這個自諧振頻率上，電容寄生的內部電感將與其有效的電容諧振而形成一個串聯諧振電路。這時，電容的阻抗就趨于它的等效串聯電阻。

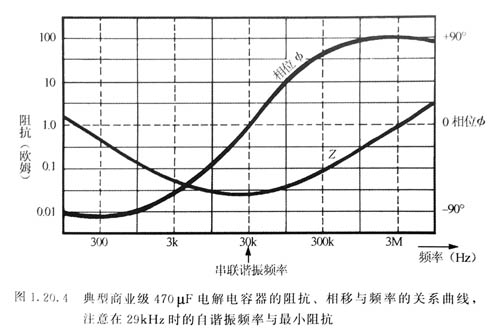

圖顯示了470F，低等效串聯電阻電容器的典型阻抗與頻率的關系曲線。這個電容在30kHz時具有19mΩ的較小阻抗，利用在30kH時的自諧振效應可得到很好的紋波抑制效果。
