電源適配器單端正激變換器原理圖

隔離PWM變換器
隔離PWM變換器是在基本的PWM變換器的基礎上，加入隔離變壓器演變而來。隔離PWM變換器種類很多。本節只分析現在開關電源適配器中使用的單端正激變換器和單端反激變換器。
2.2.1單端正激變換器

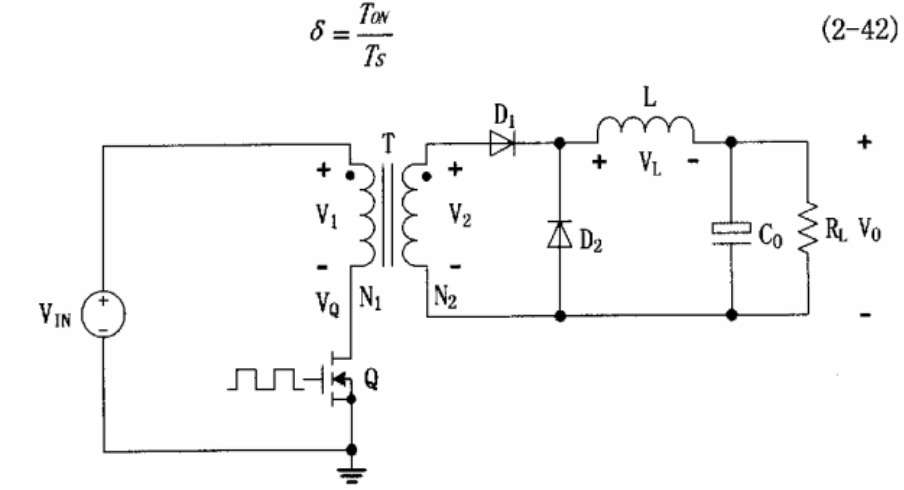

單端正激變換器實際上是在Buck變換器中插入隔離變換器而成。電路拓樸如圖2.3所示。開關管Q工作PWM方式，D,是輸出整流二極管，D2是續流二極管，L為輸出濾波電感，Co是輸出濾波電容。N,為變壓器初級繞組，為變汛器次級繞組，變壓器的變比為：似Q的導通占空比為：

圖2.3單端正激變換器原理圖
單端正激變換器的工作原理：
當開關管Q導通時，變壓器T初級繞組N,的電壓為變壓器次級繞組上的電壓匕，D,在K的作用下而導通，續流二極管D2由于受到反向電壓偏置而截止。電感L中的電流在的作用下線性上升。

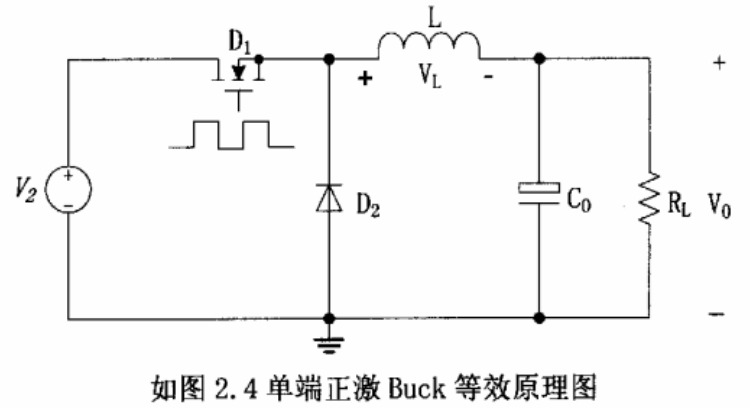

當開關管Q截止時，匕由于受到反向電壓偏置而截止，續流二極管D2導通，電感L中電流在的作用下線性下降。因此單端正激變換器可以等效為如圖2.4所示的Buck變換器。

單端正激變換器

電源適配器原理圖

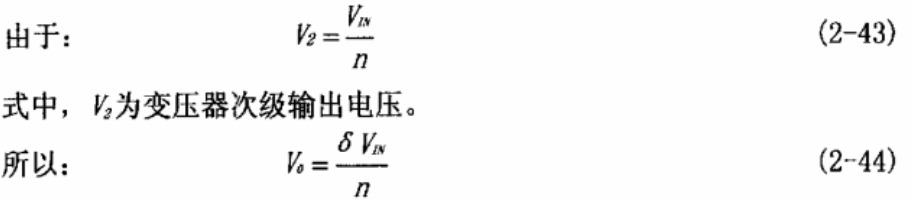

我們可以看出12V電源適配器由于有變壓器的存在，單端正激變換器不僅可以實現輸入電壓和輸出電壓的電氣隔離，同時也可以通過改變變壓器變比來實現輸出電壓的升降變換。
根據電感L中電流在Q截止時是否下降為零，單端正激變換器也分為連續電流模式（CCM)和不連續電流模式（DCM)。
