電源適配器PFC級工作原理

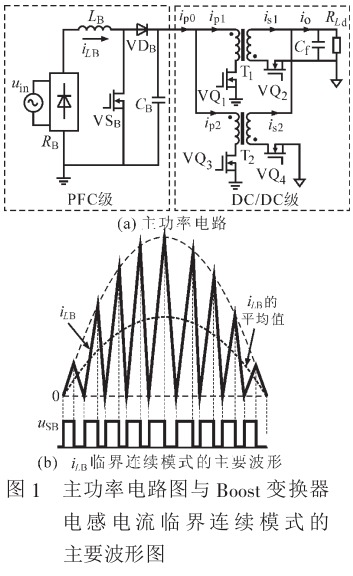

為：在一個開關周期內，ilb為零時，二極管VDB關斷，此時開通開關管由零開始線性增加，當它達到整流橋輸出母線的電壓采樣信號時，關斷VSB，VDB開通，iLB由較大值線性下降到零。輸入電壓的1/2周期由多個開關周期組成。在每個開關周期內，iLB平均值跟蹤整流橋輸出電壓波形，實現了PFC的功能。

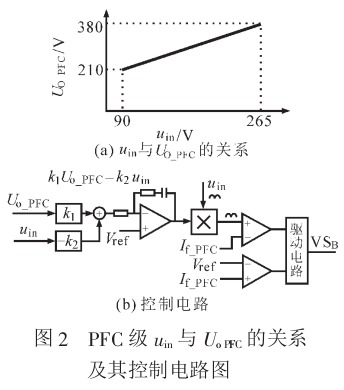

取和，接到IP調節器反向輸入端。PI調節器的輸出接到乘法器的輸入端，與整流橋的采樣相乘后作為電流環給定，控制的幅值。當變化時，也隨之變化。
