小米USB-C充電器的測評

今年是USB 充電器爆發的一年。無論是手機、平板、還是筆記本電腦，越來越多的消費類電子產品都不約而同的用上了TYPE-C接口，支持USB PD充電協議。
一款快充充電器好不好，首當其沖的肯定是兼容情況，其次是輸出帶載能力。

較近購買一款小米45W的PD充電器，同時兼容QC2.0、QC3.0快充協議。

市面上多數電子負載并不支持快充協議，而艾德克斯電子新出的IT-E255A快充控制盒卻可以搭配目前多數電子負載進行快充協議的測試。
這個小小的快充控制盒不僅支持QC2.0/QC3.0/PE/PE2.0/USB PD,更重要的是竟然可以和艾德克斯的IT8500+系列的電子負載通信，設定負載的拉載模式和拉載值。

下面就和小伙伴們一起分享小米USB-C充電器的測試。

1.開始準備階段
IT-E255A的輸入口有Mini-USB和TYPE-C 2個接口。
充電器插入口，IT-E255A連上電子負載，測試就可以開始嘍。

1.1 IT-E255A自動進行充電器協議檢測，Type-C輸出口支持USB PD2.0 、QC3.0、QC2.0三種快充協議。
1.2 從IT-E255A顯示屏中可以看出，小米USBPD充電器的快充協議版本為2.0，支持5V/3A、9V/3A、12V/3A、15V/3A、20V/2.25A五個輸出檔位。
1.3 在5V/3A、9V/3A、12V/3A、15V/3A、20V/2.25A五個PD輸出檔位,分別拉載較大的電流，測試其在不同檔位下輸出的電壓和輸出功率。

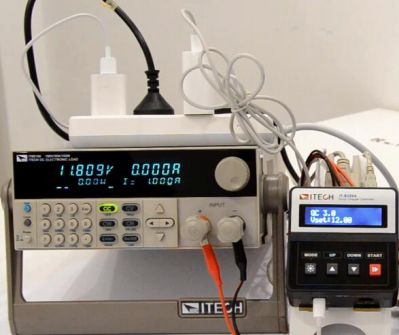

歐規充電器測試接線圖（小米充電器+ 艾德克斯IT-E255A + 艾德克斯IT85150）

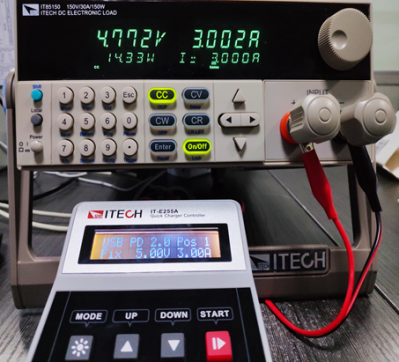

USB PD 2.O POS1 5V/3A

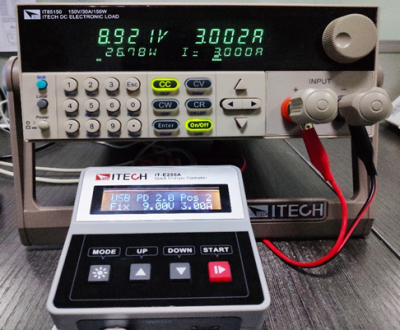

USB PD 2.O POS2 9V/3A

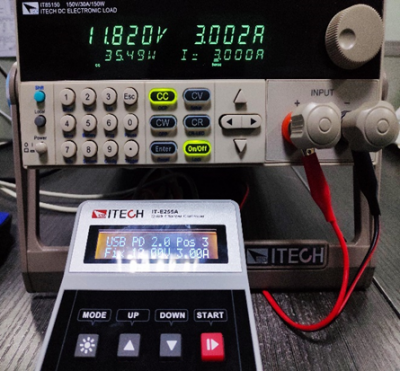

USB PD 2.O POS3 12V/3A

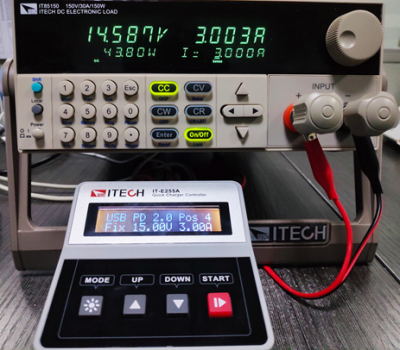

USB PD 2.O POS4 15V/3A

USB PD 2.O POS5 20V/2.25A

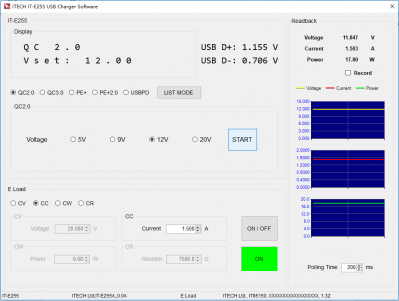

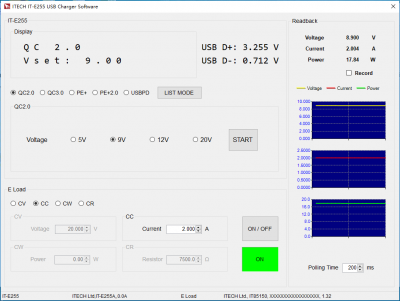

2.手動按鍵按下“Mode”，選擇QC3.0，點擊“START”，IT-E255A則可誘導小米USB-C充電器從5.0V開始以0.2V的步進值步進，充電器可按照快充控制盒的設定值輸出。

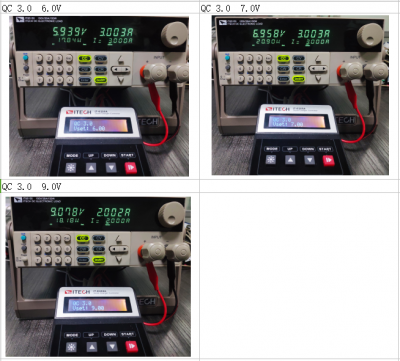

2.1 在QC3.0模式下，誘導充電器輸出6.0V、7.0V、8.0V、9.0V,分別使用電子負載恒流模式拉載，測試其電壓、輸出功率。
