電源適配器變壓器的發展

      電源適配器變壓器的較新發展傳統的電子變壓器一般都是在普通鐵氧體磁芯上纏繞銅線繞組，體積比較大，轉換效率不高。隨著電子技術和信息技術的飛速發展，各種電子設備、信息設備的體積和重量都在不斷地縮減。近年來，以移動電話和筆記本電腦為主的各種便攜式裝置的需求量在成倍增長，更加要求電子系統體積小、重量輕、具有可移動性和能夠模塊化。在這些裝置中，電源部分是影響體積重量的主要因素。這是因為電源內部存在磁性元件，包括變壓器和電感器。

       由于要滿足一定功率容量的要求，不可能像電阻、電容那樣大幅度減小體積和重量。但是，電源技術也在不斷發展，工作頻率的大幅度提高使磁性元件的體積大大縮小，可以實現變壓器、電感器的微型化。近年來，微型變壓器在計算機、通信、航空航天領域大量出現。目前，國內外已出現了平面變壓器、集成變壓器和采用微制造工藝的芯片形式的微型變壓器

2鐵氧體平面變壓器

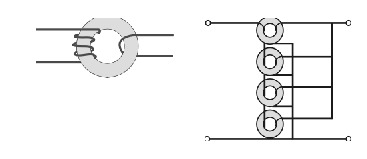

       另一種是新的折疊式繞組設計。由于相鄰環形導體中心連線之間有一定的夾角a，每一環形導體所形成的匝數實際上只有（1－a／360°），較大數值為5／6（a＝60°）。這種方案使線圈匝數在磁芯窗口高度受到限制時比前一種方案應用得更多，缺點是相鄰折疊線不平行，交錯布置初級和次繞組以減小漏感和高頻損耗不是很方便。Flat　Transformer　Technology公司在其變壓器和電感器中采用了一種獨特的磁芯配置結構，能在優化磁性能的同時，縮小元件的物理尺寸。常規變壓器采用的方法是在單個磁芯上做上多匝繞組，FTT公司則是在多個磁芯上用單匝（或匝數很少）的初級繞組，采用一種模塊式方案，如圖3－1所示。一個FTI－12X2A－1B模塊采用兩個鐵氧體磁芯，同時有頂板、底板和個延伸部分，以便連接整流器，如圖3－2所示。

       次級繞組是粘接到矩形鐵氧體磁芯內表面的對銅片，沿著180°的螺旋式通路繞成。每個磁芯相對的各端就是同一繞組的各端，熱傳遞只在鐵氧體磁芯的薄壁內進行。初級繞組不用模塊設計，而是由用戶自己決定其導線數量。根據對電源設計的要求，可以組合任何數量的模塊，并調整初級繞組的繞線數量，以求得預期的匝數比和電流量。這種配置可以得到很高的功率密度，輸出電流很大，單個模塊可達到30A，每個模塊的功率可達100～120W。
