鋰硫電池和鋰空氣電池

近年來該團隊的研究方向同時拓展到鋰負極保護和無機固態電解質方面并取得突破性進展。 圖五展示了較近 Nazar 教授在鋰金屬負極保護方面 的新策略。 (Joule， 2017， 1， 871-886)該工作利用電解液中添加的 P2S5 在鋰金 屬原位生成微米級的、 具有高離子電導率的、 穩定性好的固體電解液界面(SEI)。 該方法形成的 SEI 緊密貼合在鋰金屬表面，在鋰金屬往復地沉積拔出過程中仍保 持穩定， 從而實現長循環壽命的鋰金屬負極。 此外， 生成的 SEI 與電極緊密接觸 并抑制了鋰金屬與電解液的進一步反應，同時抑制了枝晶的形成。在與 Li4Ti5O12 正極材料配對時， 全電池在 5C 的大電流下實施。

Nazar 教授的研究方向專長于鋰硫電池和鋰空氣電池領域， 她被尊稱為 “鋰硫電池的女王” 。 近年來該團隊的研究方向同時拓展到鋰負極保護和無 機固態電解質方面并取得突破性進展。 圖五展示了較近 Nazar 教授在鋰金屬 負極保護方面的新策略。 (Joule， 2017， 1， 871-886)該工作利用電解液中 添加的 P2S5 在鋰金屬原位生成微米級的、 具有高離子電導率的、 穩定性好 的固體電解液界面(SEI)。 該方法形成的 SEI 緊密貼合在鋰金屬表面， 在鋰金 屬往復地沉積拔出過程中仍保持穩定， 從而實現長循環壽命的鋰金屬負極。 此外， 生成的 SEI 與電極緊密接觸并抑制了鋰金屬與電解液的進一步反應， 同時抑制了枝晶的形成。 在與 Li4Ti5O12 正極材料配對時， 全電池在 5C 的 大電流下實現了超過四百圈的循環穩定性。

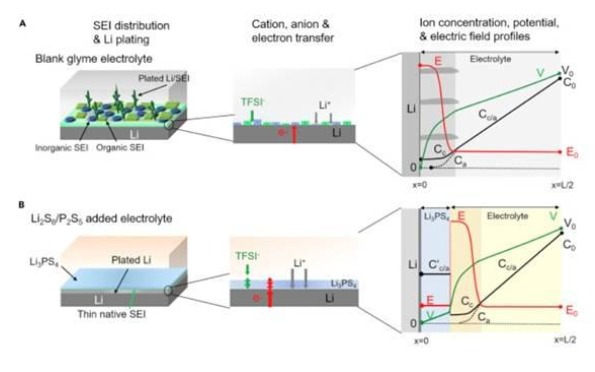

圖五， SEI 形成過程圖， 離子/電子轉移過程圖以及離子濃度， 電 場強度， 電勢變化曲線圖。 (Joule， 2017， 1， 871-886)
