電源適配器輻射發射測試要求

輻射發射測試考察的是設備在正常工作時候對周圍環境在空間上造成的干擾的程度。根據受試設備使用的環境不同，受試設備傳導發射需要滿足的極限值分為A、B 兩級，分別對應兩類設備。

B 級設備是指主要在生活環境中使用，可包括

——不在固定場所使用的設備，例如靠內置電池供電的便攜設備；

——靠電信網絡供電的電信終端設備；

——個人計算機以及相連的輔助設備。

注：所謂生活環境是指那種有可能在離相關設備10m 遠的范圍內使用廣播和電視接收機的環境。A 級設備是指除了B 級以外的設備。

測試限制

不同的標準在測試的頻率范圍限制以及相應的場強限制有所不同。下表是EN 55022(1999)、ETS 300-127(1999)、FCC Part15(1998)、GB9254(1999)對30－1GHz 范圍內，3m 測試暗室的限值的要求。

被測設備布局對于美國的FCC Part 15，頻率限制范圍與被測設備自身的較大工作頻率有關。

被測設備自身的較大工作頻率頻率限制范圍1.705 - 108 30M－1G108 - 500 30M－2G500 - 1000 30M－5G大于 1000MHz 30M—Min（5×f，40GHz）

測試布置

由于輻射發射測試布局與測試結果有密起關系，因此在測試中必須注意：

被測設備線纜，應該仔細理順，分別處理，多余部分捆扎成30－40cm 的線束。

保證線纜能夠在空間水平放置至少1m，垂直放置至少1m，對多于部分可以用磁環或者鐵氧體去耦鉗進行隔離，消除線纜末端其它設備對被測設備的干擾。

測試儀器布局

試驗系統的組成

試驗系統由以下幾部分組成：

－－測試接收機；

－－接收天線：

－－輔助設備和監測設備；

－－轉臺；

－－天線塔；

－－受試設備。

測試時候，根據設置的腳教本，被測設備在轉臺上可以360 度旋轉，同時天線可以在天線塔上進行上下移動并且可以改變極性。測試腳本需要找出并需要記錄被測設備的較大輻射狀態（包括天線高度，極化方式，轉臺角度等），然后用接收機測試出在所要求的頻率范圍內各點的較大發射值。

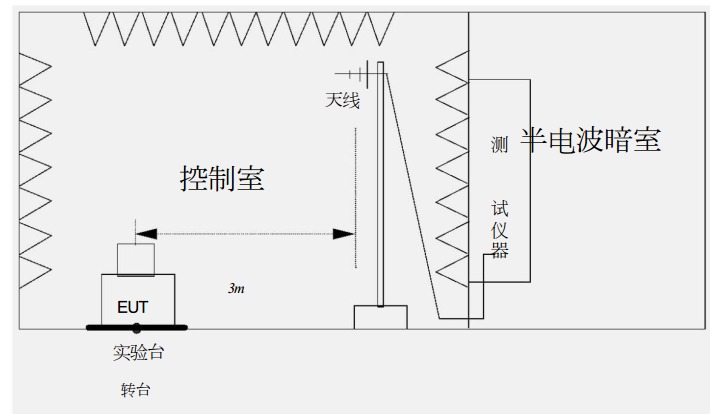

圖1.輻射騷擾測試設備布局圖
