解剖一款諾基亞室外通訊備用電源充電器！ |

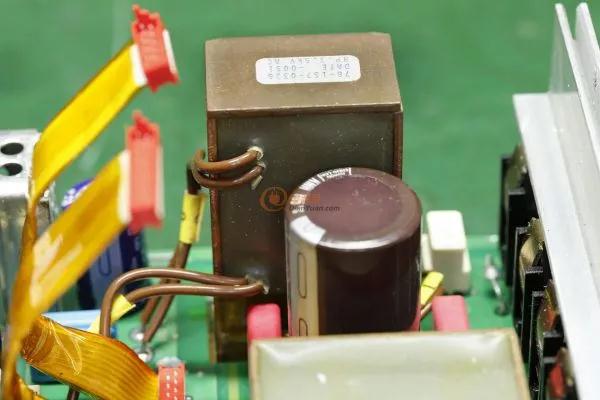

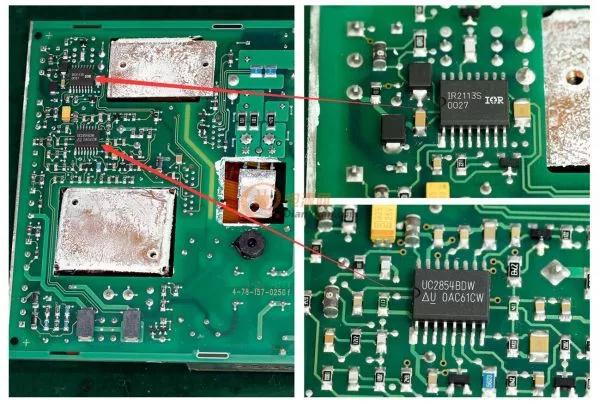

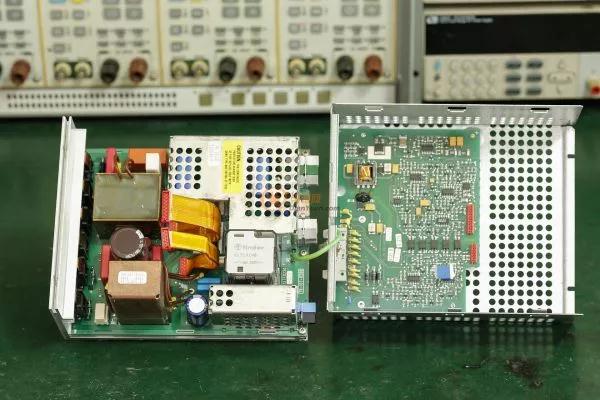

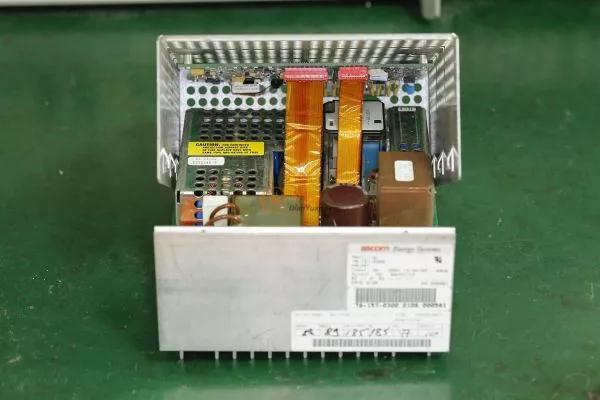

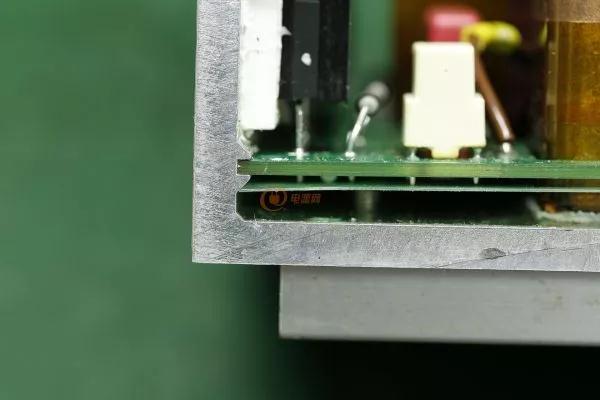

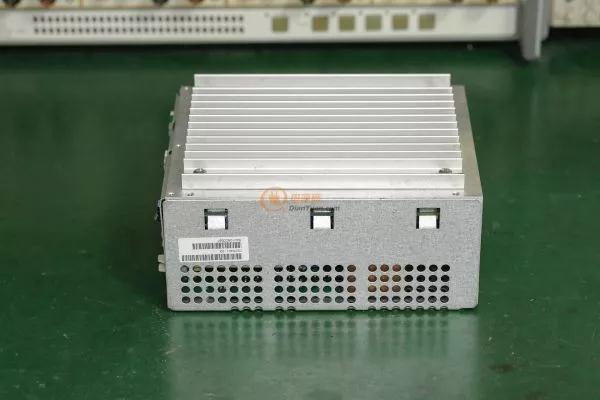

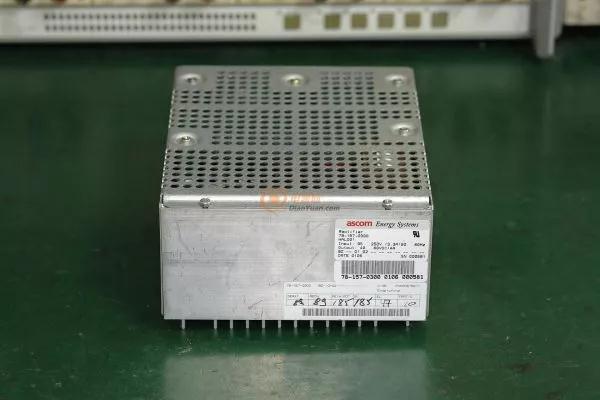

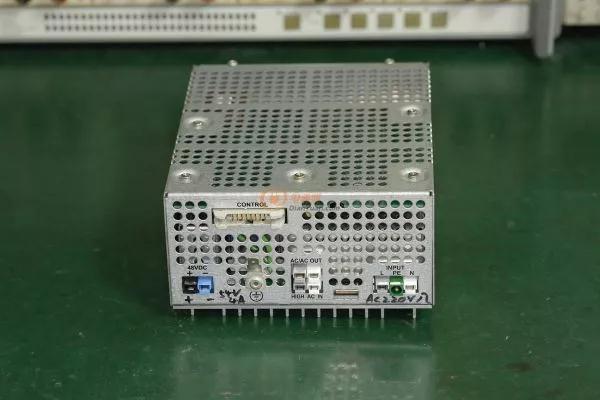

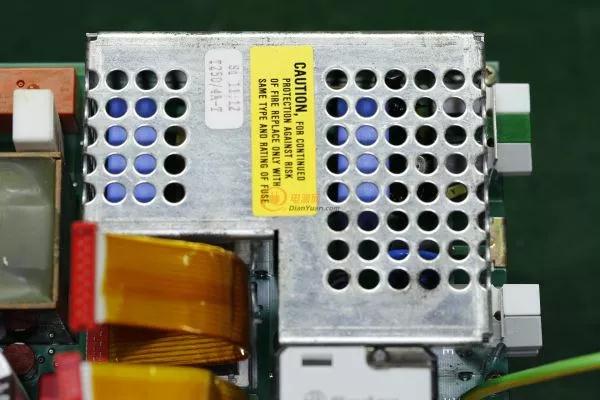

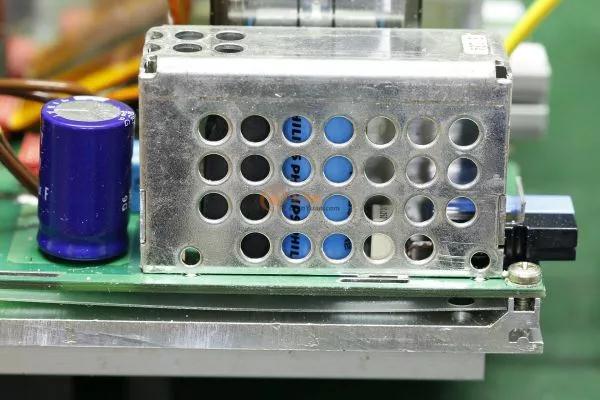

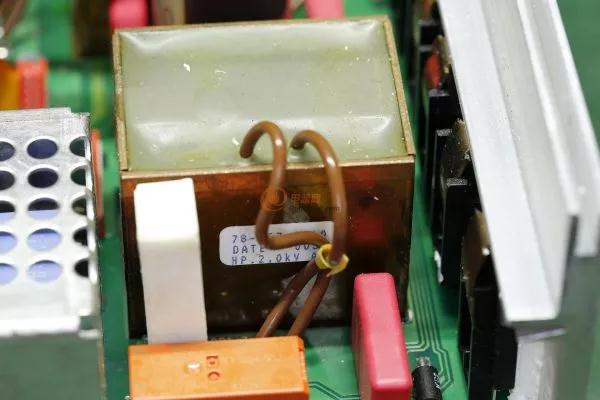

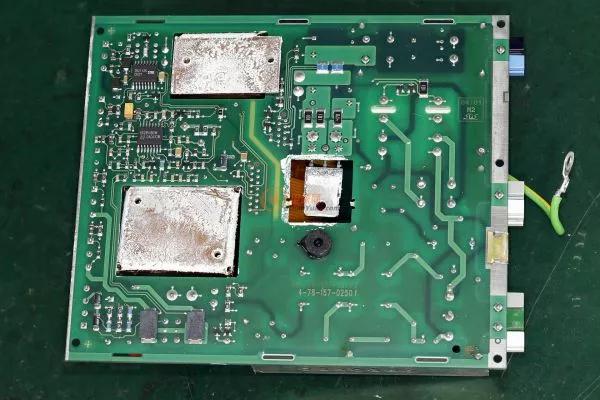

| 很多充電器廠家的工程師都有拆解電源的經歷，俗話說：“見多識廣”，不喜歡拆解電源的工程師不是好工程師。哈哈哈，有沒有躺槍的。。。 但是，單純的拆沒啥意思，還得學到電源中那些看不見的技術才行。 計劃不定期的拆解一些電源，然后從電路、布局、工藝、PCB、參數、測試……等方面來深入剖析并分享給大家。 前不久一個朋友問我充電器和適配器的有啥區別？ 下面我先來解剖一款充電器，后面再來說說這個問題。 （全部2K高清大圖，可以點擊放大看哦）  這是一款諾基亞室外通訊備用電源中的充電器。  諾基亞采用的是ascom的電源。 從Label上可以看出這款電源的規格： 輸入：AC95~250V，3.3A，50~60Hz 輸出：DC40~60V，4A 注意：這是一款充電器，所以輸出是恒流4A的，輸出電壓范圍是DC40-60V，而不是適配器的恒壓限流，當然，充電器在電池接近充滿和充滿時還會進入恒壓模式。  底部有1塊貼裝散熱器，外殼邊緣沖扣直接卡在內部PCB上。  拆掉頂部邊緣的2顆螺絲就可以打開電源了。 控制板和主板采用排線連接，同時排線有包裹高溫絕緣膠帶處理。  拔掉排線，攤開來，大家先猜猜這是什么架構的？有些什么想深入了解的？ 這么多人都認為是LLC架構，真的是嗎？ 繼續上元件特寫.... 輸入EMI部分：  PFC電感：  功率管：  這個是。。。什么變壓器？？？  輸出整流管：  輸出濾波：  其中功率管分布從右到左為： 整流橋——MOSFET——MOSFET——快恢復二極管——MOSFET——MOSFET 比較奇怪的地方有3點： 1. 輸出整流管是500V的 2. 整個PCB的板邊非常平整，所以所有結構定位都非常準，沒有V-CUT的痕跡，也沒有郵票孔的痕跡，是怎么做到的？ 3. 磁性元件灌封屏蔽鎖散熱器上可以認為是減小干擾同時可以更好的散熱，那輸入和輸出部分都加上屏蔽罩是為什么呢？ 再補一張局部裝配細節：  PCB定位非常精準。 給控制板來個特寫：  主控制、反饋、輔助和各種保護電路都在這塊板上，通過排線與主板相連。  各個IC的特寫。 有沒有發現所有的IC都是2打頭的，也說明這個電源對可靠性的要求相比普通電源要高些。  輔助電源只是給通訊和反饋部分供電的，所以功率不大。 好吧，現在看到主路的PWM IC了，那么還認為是LLC架構嗎？？ 拆下主板，看看主板的背面貼片：  主板就只有2顆IC：  一顆UC2854和一顆IR2113。 現在拓撲應該明晰了吧。 文章轉載自網絡,如有侵權,請聯系刪除。 |
| | 發布時間：2018.01.03 來源：充電器廠家 |
