電源適配器的電路維修圖 |

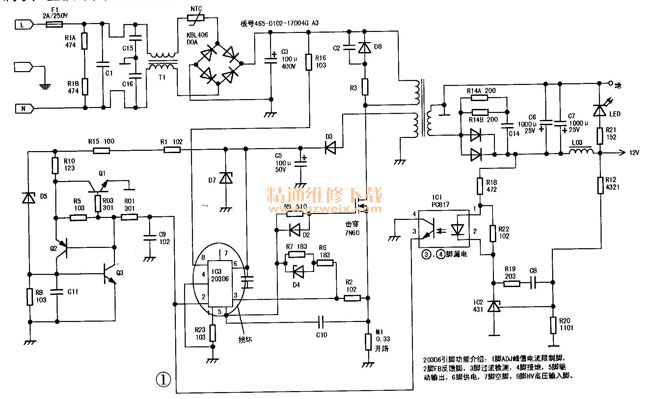

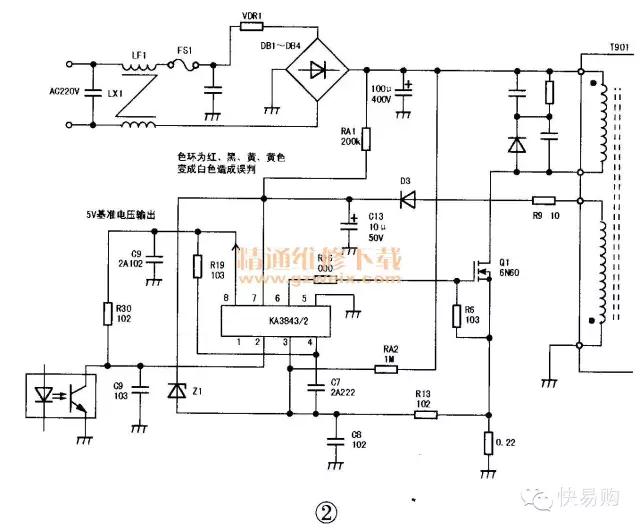

| 一位同行修理的一臺清華同方21.5英寸LED顯示器，開機使用不到半小時就黑屏，送到我處維修，我用老式12V電源適配器試機一天都沒問題，就問他電源適配器是不是隨機的原裝適配器，他說原裝適配器已經被雷擊壞，用的是后配的，我叫他換一個好的適配器，開始他還不相信，說他用筆記本維修電源都用不久就黑 屏（我也用筆記本維修電源試過三星直流14V供電的顯示器，確實不行，也沒拆開看過，可能是濾波不好），耐心勸說他從網上買了一個60元的適配器，換上情 祝篩肖有改善，但是使用時間還是不長，較后把我用來修機和測燈管的那個老適配器給“搶”過去，才算解決問題。 較近，網上有客戶發來一套內置12V老式電源液晶顯示器套件來維修（因?yàn)榭蛻?hù)不能確定是哪塊板壞了，先要求購驅動板，在我的勸說下，整套發來叫我測試并維 修）。拆開檢查，發現不是客戶所估計的驅動板問題，而是電源板故障。其300V電壓正常，無12V輸出。拆開散熱器，發現電源場效應管和2A保險管炸 裂，R2、R16、M1三只電阻均炸裂，電源管理芯片203D6也炸裂，屬于嚴重?fù)p壞，本想直接換了，可位置特殊，雖然有一塊可以安裝，但看看做工實在不 敢用，只好動手維修。查手邊資料并在網上搜索，都沒能找到203D6的資料，于是找來聯想顯示器的電源板對照比較，發現有很多不同，較后在一堆廢板中找到 一塊一樣的壞外置適配器電源板，對照換上上述配件后，先不接保險管，串接上燈泡后通電測試，發現指示燈亮一下后慢慢變暗，直至熄滅，用萬用表測12V輸出 端電壓出現后也慢慢減小。再次仔細檢查，發現穩壓電路的光耦元件IC 1（PC817）次級③、④腳間有漏電（付照新光藕進行測試），將其更換后電壓輸出正常。圖1是根據該板號電源板的實物測繪出的電路圖。  另有一臺現代21.5英寸組裝LED液晶電視機，內電源供電，故障現象為不開機，指示燈不亮。拆機檢查，發現電源是由KA3843組成的單12V供電，由 于驅動板上有12V電源接口，直接用外接適配器測試，一切正常，故障明顯在電源。把電源拆下來，沒看見有明顯燒壞的元件；通電，發現電源板上的綠色指示燈 亮起來，測12V電壓正常，難道是電源有虛焊？趕緊加焊一遍裝回機中，通電試機，還是不開機，面板指示燈仍舊不亮。再次拆下電源板單獨維修，發現通電時電 源板上的指示燈不亮了，但每次拔掉電源插頭，指示燈會亮一下就滅了（和例1相反）。測300V正常，斷電后測300V很快就消失，正是被這一現象誤導使我 沒有去查啟動電路，走了彎路（根據以往修理A3等機芯彩電的電源經驗，斷電后300V很快消失，說明啟動電路正常，造成了誤判）。用KA3842代換 KA3843后故障現象不變，較后還是在100μF/400V的大電容旁邊發現電阻RA1 （200kΩ）開路，見圖2，將其換后電壓恢復正常。電源適配器廠家  另一臺創維M20LA監視器，電源板被雷擊，板號5800 -PLCD20 -22R（和5800-PLCD20-23R尺寸、電路都相同，可直接互換）。此電源板功率較大，質量穩定，在創維17英寸、19英寸、20英寸監視器上 有應用，電路見圖3。電源適配器生產廠家經查為電源管理芯片NCP1207、場效應管、保險絲損壞，將上述元件更換后測12V電壓輸出
文章轉載自網絡,如有侵權,請聯系刪除。 |
