UPS不間斷電源主要功能

UPSUninterruptPowerSystem/UninterruptPowerSuppli即不間斷電源，將蓄電池(多為鉛酸免維護蓄電池)與主機相連接，通過主機逆變器等模塊電路將直流電轉換成市電的系統設備。主要用于給單臺計算機、計算機網絡系統或其它電力電子設備如電磁閥、壓力變送器等提供穩定、不間斷的電力供應。當市電輸入正常時，UPS將市電穩壓后供應給負載使用，此時的UPS就是一臺交流式電穩壓器，同時它還向機內電池充電;當市電中斷(事故停電)時，UPS立即將電池的直流電能，通過逆變器切換轉換的方法向負載繼續供應220V交流電，使負載維持正常工作并維護負載軟、硬件不受損壞。UPS設備通常對電壓過高或電壓過低都能提供保護。

UPS功能主要有兩個：

1市電正常時改善對負載的供電質量，同時對后備電池進行充電;

2市電異常時，通過后備電池保證向負載供電的不間斷性。

目前，UPS節能必需從方案、UPS電池、配電等方面全方位進行。

按需擴容的柔性規劃

一般數據中心的建設都不是一步到位,會考慮今后未來幾年的擴容,設計時UPS容量一般都考慮容量比擬大些,一次就安裝了幾套大功率的UPS并機，初期負載量只有規劃容量的10%20%使UPS利用率很低，造成電能的浪費。如何防止這種情況的發生，從UPS供電系統角度考慮,應該包括:

1供電方案設計

目前UPS供電方案主要有分散供電、集中供電兩種。分散供電是一臺UPS為一臺或多臺設備供電。分散供電的好處是分散風險,不會因為一臺UPS異常造成大部分設備停電;缺點是UPS分散安排,方便管理,而且布線不容易規劃。另一種是采用集中供電,由一套大功率的UPS直接對數據中心的所有負載供電。集中供電的好處是便于規劃、管理方便、維護方便;缺點是如果UPS系統異常,容易引起數據中心大面積停電事故,此缺點可以通過采用并聯構架來避免。因此,以上兩種方案各有優缺點,目前的數據中心一般都采用集中供電方案。由于UPS并機數量有限制,而且當UPS系統并機數量超過4臺時,其可靠性并不比單機供電系統高多少。當機房UPS裝機總容量超越一定限度時,建議將機房按幾期規劃分成幾個區域進行供電。規劃時可以參考:單機容量不宜超越400kVA ,并機數量不宜超越3臺。

2UPS線并機擴容功能

數據中心的UPS容量的規劃，可以根據不同時期的負載容量要求,采用逐步擴容的方案,使投資方案更經濟，同時也能使UPS工作處于較佳的效率點。目前中、大功率段的UPS均已經具備冗余并機功能，不只提高了系統的可靠性，同時也為機房擴容提供了條件。只要規劃時在UPS前后配電箱預留足量的空氣開關，并在機房規劃相應空間，即可實現UPS并機擴容功能。關鍵是并機的過程處置，多種品牌UPS并機時需要對UPS設置進行修正，此時要求UPS必需工作在維修旁路狀態，UPS由市電直接帶載，如果此時市電波動較大甚至停電，將造成系統的大面積癱瘓。所以并機擴容必需具備在線并機功能，即UPS并機擴容時，只需將新增UPS軟件修改至與原UPS系統一致后，不關閉原有UPS系統的情況下，直接將新增UPS并入原有系統即可，擴容前后，UPS均工作于在線模式下，防止切換至旁路供電的高風險操作。

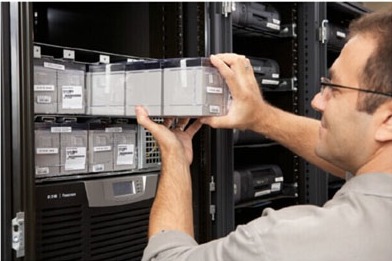

3采用模塊化UPS實現逐步擴容

目前,模塊化UPS已經開始在國內應用,模塊化UPS特點主要包括:可擴容、平均故障修復時間(MTP短、可經濟實現“N+X冗余并機。中電博微BWM系列模塊機整機效率高于95%節能實力業界;全模塊支持熱拔插，可在線擴容、維護，可為客戶大幅度節省運維成本，帶來更優的商業價值。

提高UPS自身能效,優化負載效率曲線

目前UPS均為在線式雙變換構架，其工作時整流器、逆變器均存在功率損耗。以一個容量為400kVA UPS為例，每度電按0.95元計算，UPS效率每提高1%一年節省的電費為4000.80.01243650.95=26630.4元。可見提高UPS工作效率，可以為數據中心節省一大筆電費，可見提高UPS效率是降低整個機房能耗的較直接方法。因此推銷UPS盡量推銷效率更高的UPS

當然UPS效率高不僅僅是滿載時效率高,同時也必需具備一個較高的效率曲線,特別是1+1并機系統時,根據系統規劃,每臺UPS容量不得大于50%,如果此次效率僅為90%以下,就算滿載效率達到95%以上,也是沒有意義的,所以要求UPS必需采取措施優化效率曲線,使UPS效率在較低負載時也能達到較高的效率。

除了提高UPS自身的效率之外，UPS上面的一些功能也可加以利用。比方像ECO經濟運行模式。其原理是較好的市電環境時，激活此功能，使UPS由靜態旁路直接供電，此時逆變器處于待機狀態，正常工作，但不輸出能，一旦市電異常，UPS立即切換到逆變器供電狀態，切換時間一般在1m以內，此時UPS整機效率可以達到97%以上，比正常模式節省3%以上的功率。

降低輸入電流諧波，提高功率因數

諧波發生的根本原因是由于電力線路出現一定阻抗，等效為電阻、電感和電容構成的無源網絡，由于非線性負載發生的非正弦電流，造成電路中電流和電壓畸變，稱為諧波。諧波的危害包括:引起電氣組件附加損耗和發熱(如電容、變壓器、電機等);電氣組件溫升高、效率低、加速絕緣老化、降低使用壽命;*設備正常工作;無功功率增加，電力設備有功容量降低(如變壓器、電纜、配電設備);供電效率低;呈現諧振，特別是柴油發電機發電時更嚴重;空開跳閘、熔絲熔斷、設備無故損壞。UPS對于電網而言是一個非線性負載，工作的時候會產生大量的諧波。以配置6脈沖整流器的UPS為例，其輸入功率因數一般為0.75左右，諧波大于30%降低UPS工作諧波的主要方法有:

1采用12脈沖整流器。

其原理是原有6脈沖整流器基礎上，輸入側增加一個移相變壓器和6脈沖整流器。采用該技術方案后，可以將諧波降低至10%左右。優點是較為簡單，諧波改善明顯;缺點是對功率因數改善有限，價格略高。

2采用無源濾波器。

依據LC濾波電路原理，對UPS發生的諧波進行濾除，并對功率因數進行補償。優點是技術簡單，本錢較低;缺點是只能彌補特點階次的諧波，同時受負載阻抗影響較大，無法適用于全功率段。

3采用有源濾波器。

原理是利用可控的功率半導體器件向電網注入與諧波源電流幅值相等、相位相反的電流，使電源的總諧波電流為零，達到實時彌補諧波電流的目的優點是可以彌補多個階次的諧波，且不受負載阻抗大小的影響;缺點是購置本錢較高。

4采用高頻IGBT整流及PFC功率因數校正電路設計整流器。

原理是采用高頻率PWM控制IGBT導通，對輸入電壓波形進行分割，使輸入電流波形盡量接近正弦波，并對輸入電壓和電流相位差進行補償。優點是體積輕，價格廉價，效果好;缺點是技術結構復雜，不易維護，受功率器件影響，目前容量大小受到限制。

電池管理及配電管理技術

UPS都配備了電池組，用戶在電池組上的投資往往占整個UPS供電系統投資的很大一部分，甚至超越UPS自身的投資，而電池的使用年限明顯低于UPS設備。由于電池主要資料是重金屬鉛、硫酸和不易分解的塑料，都會對環境造成嚴重的污染。因此減少電池使用數量，延長電池循環使用壽命，不只節省直接和間接的電池投資，而且還減少整個對環境的污染。所以UPS可以通過以下幾個技術實現電池的節能。

1并機共用電池組功能。

共用電池組原理是通過特殊的整流器控制及故障隔離技術，使并機系統中的兩臺或多臺UPS整流同步、母線均流，使系統中的各臺UPS母線直接并聯，然后將滿足系統后備時間要求的電池并聯后接入并聯母線系統中，實現電池的共享，減少電池投資。以“1+1為例，保守的UPS方案，系統后備一小時，考慮其中一臺UPS故障時，UPS2電池不能為UPS1使用，所以UPS1和UPS2必需各配置一套一小時的電池組，才干保證系統在斷電后還能備用一小時。采用共用電池組方案后，因為UPS1故障后，系統中的電池仍能為UPS2提供能量，所以整個系統僅需配置1套1小時電池即可。不只節省了電池直接投資，同時也節約機房在空間、承重及空調等方面的投資，也降低了對環境的污染。或配置少許電池，增配發電機組。

2智能電池管理技術。

影響電池壽命的因素有很多，主要包括溫度、充電、放電、循環次數等。如果能夠對上述幾個因素進行綜合處置，可以大大延長電池的使用壽命，延長電池更換周期，節約電池投資。UPS智能電池管理技術主要包括:電池均浮充管理(均浮充控制)充電溫度彌補、智能放電終止電壓控制，除此之外還應具備電池定期自動檢測和電池漏液檢測功能。另外還可以選擇輸入電壓范圍較寬的UPS減少電池放電次數。通過上述幾種技術，可大幅度延長電池壽命23年。

3智能UPS配電管理技術。

原理是通過偵測UPS電池電壓或者管理設備供電時間，實現對機房中不同等級負載的多次下電保護功能，減少電池投資、提高電池使用率。智能UPS配電管理技術主要有兩種方案:包括軟件實現方式及硬件實現方式。
