筆記本電源適配器過熱怎么辦

一、科技在突飛猛進，人們生活條件也越來越好，大家基本上都是有本一族。網絡科技的進步方便我們搜索信息和資料、淘寶、看新聞等等，已經成為工作，生活，休閑，娛樂等必不可少的。筆記本電腦主頻的日新月異，液晶顯示屏的得寸進尺，筆記本電源適配器的功率也是芝麻開花節節高，竟然達到100W左右，差不多是一個小小的臺式機電源！用手摸摸，膽小的沒準會嚇一跳，乖乖，簡直就是一個燙手的山芋！不會起火什么的吧？這是很多人的擔心！

二、筆記本電源適配器過熱怎么辦
如果發熱溫度恒定的就是正常的。筆記本電源適配器其實就相當于臺式機的電源箱，臺式機的有電風扇，所以不是很熱，但是用的時間長吹出的風還是熱的，筆記本就全靠外殼散熱了，所以發熱正常了，而且夏天還是會更熱的，只要能正常供電就好，只要手可以摸就好。也可以放在散熱器上，輔助散熱。現在的筆記本電腦一般都有過熱保護，過熱會自動斷電保護。

三、電源適配器的過熱保護電路
電源適配器的過熱保護類型可分為以下幾類：自動復位型，手動復位型，不可更新、非復位型以及可提供等效過熱保護的其他各種類型。

四、解決電源適配器發熱的五大方法

1：創造良好的散熱環境，把電源適配器放置于不受陽光照射且透風的位置。切記不能在高溫下使用時間過長，如果必須長時間使用，一定要注意散熱，可以將風扇放在一旁輔助散熱。

2：在高溫環境下，將適配器側放，減少與地面面積的接觸，能讓適配器將熱量更好的散發，起到散熱的效果。

3：可以將較窄的塑料塊或金屬塊墊入適配器與桌面之間，能夠加快適配器熱量的散發。

4：電源適配器發熱一般是因為，電池充電和電腦消耗一起造成的。我們可以在有電池管理軟件的本本對其設置。

如聯想的電池管理軟件--較佳電池保養就可以了。

戴爾的也有軟件，將其設置為禁止充電就OK了。

5：經常使用干燥的軟布或紙巾為其擦拭電源適配器外表灰塵，防止灰塵進入縫隙而降低散熱性能。

以上是關于解決電源適配器發熱的方法，但是我們在使用電源適配器時盡量避免潮濕的環境，遇到雷雨天氣應停止使用，并且不要將電源適配器放在發暖的物體上，如出現異常應及時停止使用等，當然選擇實力雄厚的廠家，質量有保障的廠家也是非常重要的。

五、功率集成電路中過熱保護電路的設計

二極管溫度檢測電路及其原理

考慮到二極管的伏安特性對于溫度比較敏感,因此,可以利用二極管來做傳感器。

由二極管特性曲線可知,隨溫度升高正向特性曲線向左移,反向特性曲線向下移。其變化規律是:在室溫附近,溫度每升高1 ℃,正向壓降減小2～2.5 mV ;溫度每升高10 ℃,反向電流約增大1 倍。二極管的這種特性為負溫度特性。

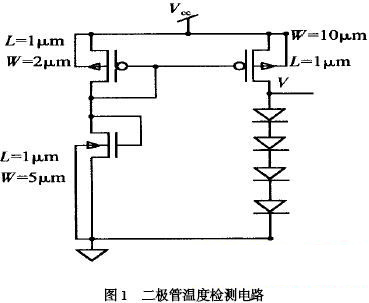

二極管在20～150 ℃溫度范圍內很好的保持著這一特性。通過不斷試驗,并運用統計規律,可以取其值為- 2. 2 mV/ ℃,即溫度每上升1 ℃,認為二極管正向電壓下降2. 2 mV ,而溫度每下降1 ℃,其正向電壓上升2. 2 mV。二極管這種良好的溫度特性,說明它本身就是一個很好的溫度傳感器,而且容易集成。可以通過測量其正向電壓的變化而計算其溫度變化,從而可以很好的控制過熱保護電路。二極管溫度檢測電路如圖1 所示。

筆記本電源適配器過熱怎么辦

筆記本電源適配器利用二極管導通電壓會隨溫度的升高而下降( - 2. 2 mV/ ℃) 的特性,采用將4 個二極管串聯作為溫度傳感器(即- 8. 8 mV/ ℃) 。M9 ,M10 ,M11是鏡像電流源組成的恒流源,給4 個二極管提供電流。芯片整個工作時,隨著溫度的升高, V 點電壓就會下降。只要檢測V 點電壓就能知道當前的溫度狀況。這個電路就完成了把溫度信號轉變?yōu)殡妷盒盘柕娜蝿?wù)。以下是這個電路的仿真結果。

溫度為50 ℃時的V 點電壓: V = 2. 4 V ;溫度為120 ℃時的V 點電壓: V = 1. 78 V.有了V 點的電壓信號,再作處理就方便許多。不妨設計一個遲滯比較器,其輸入端低于1. 78 V 就輸出高電平信號(可以定義高電平為保護信號) ,其輸入端高于2. 4 V 就輸出低電平信號,即解除保護。這就相當于溫度超過120 ℃時進行保護,當溫度恢復到50 ℃時再解除保護,重新工作。

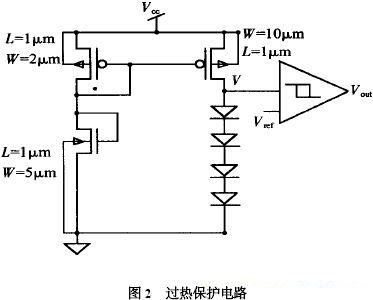

至于遲滯比較器的設計,在此不多贅述, 。不過建議使用模擬式的,數字式的施密特觸發器雖然也有滯回曲線,但調試起來比較困難,因為施密特觸發器的上跳變點V T + 和下跳變點V T - 都和閾值電壓V TH有關,而V TH是隨著溫度的變化而變化的。而模擬式的遲滯比較器的回差電壓值只和參考電壓和內部MOS 管的尺寸有關,和溫度無關,容易調節。過熱保護電路的方框圖如圖2 所示。
筆記本電源適配器過熱怎么辦

仿真結果幾乎絲毫不差,非常令人滿意。
