電源轉換器是什么？

一、電源轉換器是什么？
電源轉換器又稱交流轉換器，是變壓器的一種．由于世界各國及地區的電力環境不同，民用電壓也存在差異，各國電器的電壓適用范圍也不同．常見的有220V 電壓和110V電壓兩種．隨著世界科技日新月異的進步，民間交流越來越頻繁，交流轉換器便成為出國人士的必備用品，給人們的工作生活帶來極大的便利，并節省了資金，減少了能源的浪費．
電源轉換器是學名，也就是插線板、也叫排插、插板、接線板，香港人叫拖線板等。拿起我們平時使用的插線板后面除了印有電源轉換器的產品名稱外，還有一些電氣參數，例如較大電壓，較大電流，頻率等。大家在使用電源轉換器的時候要按照這些參數來使用，使用不當的話，特別是使用劣質電源轉換器的時候，會發生觸電、火災等不安全事故。早期國內的電源轉換器都是由國有企業在生產，隨著市場經濟的推進，私營企業也開始進入到電源轉換器的行業來，使得電源轉換器產業呈現百家爭鳴的景象。

二、產品種類
目前，世界上的用電插座存在著多種標準有中國標準、美國標準、歐洲標準、英國標準和南非標準等。
中國標準中國標準的插座除中國外，還有澳大利亞使用，特征是三個扁頭；
美國標準的插座，美國、加拿大、墨西哥等國家使用，特征是一圓兩扁；
歐洲標準的插座在德國、丹麥、芬蘭、法國、挪威、瑞典、意大利、荷蘭、波蘭、葡萄牙和韓國等國家使用，特征是兩個圓頭；
德國民用供電電壓是220V±10%，50Hz，和中國一樣。
英國標準的插座在英國、印度、巴基斯坦、新西蘭等國家和中國香港使用，特征是三個方頭；另外英國也有2腳插座，一般用于電動剃須刀，伏度比較小不適合中國的電器電壓。
南非標準的插座主要是在南非使用，特征是三個圓頭。

三、電壓轉換器與電源轉換器的區別
電壓轉換器與電源轉換器雖然只有一字之差，很多時候用戶都容易搞混這兩者的意思，電源轉換器在百度百科是這么解釋的：電源轉換器又稱交流轉換器，是變壓器的一種。由于世界各國及地區的電力環境不同，民用電壓也存在差異，各國電器的電壓適用范圍也不同。常見的有220V電壓和110V電壓兩種。如果按這個解釋的意思理解，那么這兩者其實是一種產品，電壓轉換器起到的作用也是實現電壓轉換，常用也是220V轉110V和110V轉220V兩種。
如此一說難道兩者就沒有區別可言了?不，是有區別的，由于之類產品近幾年才剛剛興起，出境旅游及海淘間接促使這類產品走入市場，需求也在逐步增大，用戶的認知對新品是有些欠缺的，所以把這兩者區分出來，找電源轉換器的一般需要的是便捷式轉換插座，或者轉換排插等這一類。這一類特點通常方便臨時出行，攜帶方便，功率相對較小。
那電壓轉換器呢?這一類便是海淘電器的所愛了，從國外淘國內用的一些生活電器比較典型的有：電飯煲、料理機、吹風機、空氣凈化器等等。然而這一類進口電器電壓與國內220V家用市電不同，屬于110V電壓，所以必須實現電壓轉換才能正常使用。其特點在于，功率大、頻率低，適用于生活電器類。
前者適用于電子產品類，比如在國外手機需要充電，那么就會用到電源轉換插座。這就是電壓轉換器與電源轉換器的區別，功能作用是相同的，只是人們對它的認知與適用場景分成了兩個類別。

四、三種電源轉換器電路設計圖

主要介紹了3.3V→5V電平轉換器、模擬增益電路和模擬補償電路三種電源轉換器的設計原理圖，對電路圖進行簡單的講解。

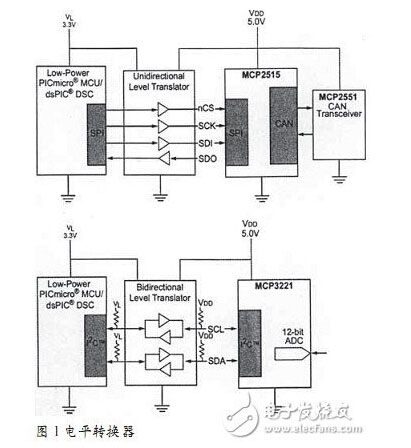

3.3V→5V電平轉換器可以直接構成電平轉換，往往是采用集成方案。有不同性能的電平轉換器，有雙向和單相配置、不同電壓轉換和不同速度的，用戶根據需要選擇較好的方案。器件間板級通信（如MCU到外設）往往靠SPI或I2C。對于SPI，采用單向電平轉換器是合適的，而對于I2C，必須采用雙向方案。圖1說明了這兩種方案。

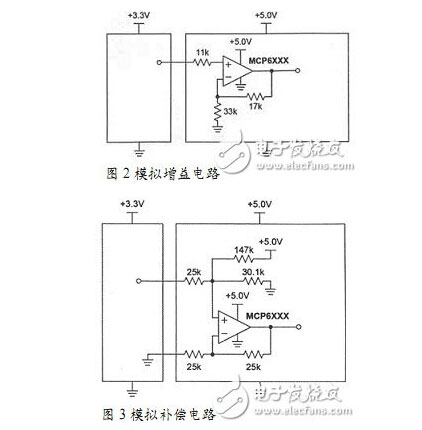

3.3V→5V模擬增益電路圖2所示的模擬增益電路用于從3.3V電源到5V電源時調節模擬電壓。圖中33KΩ和17KΩ設置運放增益。11KΩ電阻限制返回到3.3V電路的電流。

3.3V→5V模擬補償電路圖3所示電路為3.3V和5V之間的轉換補償一個模擬電壓。此電路從3.3V電源到5V電源偏移一個模擬電壓。147KΩ和30.1KΩ 及+5V電源等效于0.85V電壓源與25KΩ電阻和運放構成一個1V/V增益的差分放大器。0.85V等效電壓源使輸入端任何信號偏移同樣的量值。中心在3.3V/2=1.65V的信號也將中心處于5.0V/2=2.50V。左上方的電阻限制來自5V電路的電流。

五、車載電源轉換器

車載電源轉換器在國外市場受到普遍歡迎。在國外因汽車的普及率較高，外出工作或外出旅游即可用車載電源轉換器連接蓄電池帶動電器及各種工具工作。
中國進入WTO 后，國內市場私人交通工具越來越多，因此，車載電源轉換器作為在移動中使用的直流變交流的轉換器，會給你的生活帶來很多的方便，是一種常備的車用汽車電子裝具用品。通過車載電源轉換器點煙器輸出的可以是 75W 、100W 、150W 、300W 直到3000W 等功率規格的。300W以上功率車載電源轉換器要通過連接線接到電瓶上。把家用電器連接到車載電源轉換器的輸出端就能在汽車內使用各種電器象在家里使用一樣方便。

可使用的電器有：手機、筆記本電腦、數碼攝像機、照相機、照明燈、電動剃須刀、 CD 機、游戲機、掌上電腦、電動工具、車載冰箱及各種旅游、野營、醫療急救電器等。
