電阻器在電路中的作用

電阻器在電路中的作用

一、電阻器在電路中用作分壓器、分流器和負載電阻;它與電容器—起可以組成濾波器及延時電路、在電源電路或控制電路中用作取樣電阻；在半導體管電路中用偏置電阻確定工作點;用電阻進行電路的阻抗匹配；用電阻進行降壓或限流；在電源電路中作為去耦電阻使用，等等。總之，電阻器在電路中的作用很多，電路無處不用電阻：下面介紹一些電阻器的基本電路。

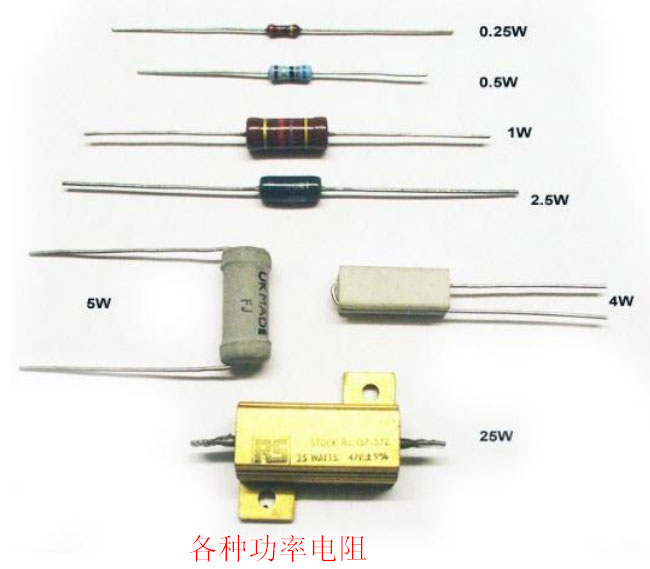

二、電阻器的額定功率
當電流流過電阻的時候，電阻就會發熱。功率越大，發熱越厲害，過大就會燒毀電阻。電阻長時間正常工作所允許的較大功率叫做額定功率。
電阻器的功率有1/8W(瓦），1/4,1/2,1w,2w,3w,4w,5w,10w,100w等。
充電器

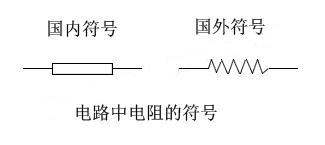

三、電阻器在電路中的符號表示
電路中常用‘R’表示電阻，‘C’表示電容，“L‘表示電感
電源適配器廠家

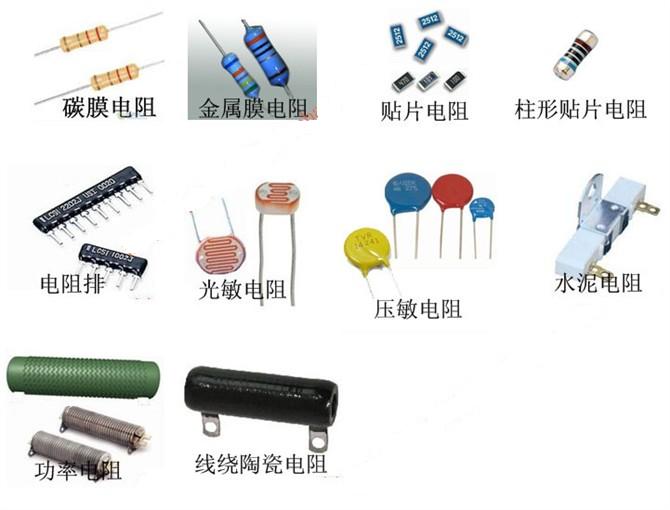

各種電阻圖片

四、0歐姆電阻在電路上的作用

相信有很多新電工，在看一些前輩設計的電子產品時會經常看到電路上存在0Ω的電阻，為什么要設計這么一個電阻呢，直接畫板連一塊不就好了，還畫蛇添足干嘛？通過對資料搜索和整理，要點如下：

1）模擬地和數字地單點接地

只要是地，后面都要接到一起，然后入大地。如果不接在一起就是“浮地”，存在壓差，容易積累電荷，造成靜電。地是參考0電位，所有電壓都是參考地得出的，地的標準要一致，故各種地應短接在一起。人們認為大地能夠吸收所有電荷，始終維持穩定，是后面的地參考點。雖然有些板子沒有接大地，但發電廠是接大地的，板子上的電源后面還是會返回發電廠入地。如果把模擬地和數字地大面積直接相連，會導致互相干擾。不短接又不妥，有四種方法解決此問題：1、用磁珠連接；2、用電容連接；3、用電感連接；4、用0歐姆電阻連接。

磁珠的等效電路相當于帶阻限波器，只對某個頻點的噪聲有顯著抑制作用，使用時需要預先估計噪點頻率，以便選用適當型號。對于頻率不確定或無法預知的情況，磁珠不合；電容隔直通交，造成浮地；電感體積大，雜散參數多，不穩定；0歐電阻相當于很窄的電流通路，能夠有效地限制環路電流，使噪聲得到抑制。電阻在所有頻帶上都有衰減作用（0歐電阻也有阻抗），這點比磁珠強。

2）跨接時用于電流回路

當分割電地平面后，造成信號較短回流路徑斷裂，此時，信號回路不得不繞道，形成很大的環路面積，電場和磁場的影響就變強了，容易干擾/被干擾。在分割區上跨接0歐電阻，可以提供較短的回流路徑，減小干擾。

3）配置電路

一般，產品上不要出現跳線和撥碼開關。有時用戶會亂動設置，易引起誤會，為了減少維護費用，應用0歐電阻代替跳線等焊在板子上。空置跳線在高頻時相當于天線，用貼片電阻效果好。

五、復雜電路中的電阻計算口訣
口訣
復雜電路變簡單，可將星角來變換。
變時一點要牢記，外接三點不能變。
星變角時求某邊，兩兩積和除對面。
角變星時求某枝，兩臂之積除和三。

六、電工線路故障如何分析？

在這生活中，我們不能缺水，也不能缺電。如果電路被燒壞了，我們較不能缺的就是電工維修師傅。要知道不管是在炎熱的夏天還是在寒冷的冬天，電就是溫暖我們，照耀我們的“動力”。下面遠東職業技能學院的智能小編就來給大家普及下什么是維修電工。
其實，維修電工的就是保證各類生產機械運動的各種類型電動機及其電氣控制系統和生產、生活照明系統的正常運行。作為一名維修電工，在工作中除了對設備及線路的合理的安裝、良好的調試和日常保養與檢查外，如何在出現故障時，能迅速查明故障原因、正確處理故障，是保證設備正常運行的重要保證。故障排除的技能對維修電工是非常重要的，共重要性表現在以下幾個方面：
1、設備因故障無法運行，有時會造成很大的經濟損失，會影響企業的勞動效率，所以對維修電工排除故障的技能要求很高。
2、對于電氣故障涉及的范圍廣、隨機性高，排除故障的技能是維修電工職業(工種)的一大特點，也對維修電工排除故障的技能提出了較高的要求。
3、另外，無論是從職業標準、還是技能考核中，雖然排除故障的考核帶有一定的偶然性，但因為它反映了維修電工一定的綜合技能，體現本職業(工種)的特點，所以仍然并延續著該項目的考核。并常常將故障排隊的項目設為“否定項”。即如果本項考核不合格的話，則視整個考核不合格。
在實際工作中，電氣故障出現的范圍很廣，涉及到電氣系統的每一部分，并且出現的故障是千變?nèi)f化的、隨機的。排隊故障的方式方法只能根據故障的具體情況而定，沒有嚴格的固定的模式，這對部分維修人員來說感到困惑，在排除故障的過程中往往走很多彎路，甚至造成較大損失，尤其是對初學者來講，往往不知從何入手。
作為一名維修電工，應在遇到故障時，能迅速查明故障原因，合理正確地處理故障點，這對提高勞動生產效率、減少經濟損失和安全生產都具有重大作用。

七、電阻的知識涵蓋非常多，不僅僅是知道歐姆定律后就能應用好，其中還包括了材質及其特殊性能，如電阻元件的電阻值大小一般與溫度，材料，長度，還有橫截面積有關，衡量電阻受溫度影響大小的物理量是溫度系數，其定義為溫度每升高1℃時電阻值發生變化的百分數；電阻的主要物理特征是變電能為熱能，也可說它是一個耗能元件，電流經過它就產生損耗，以熱能的形式表現；電阻在電路中通常起分壓、分流的作用；對信號來說，交流與直流信號都可以通過電阻等。作為硬件工程師，想要把元器件用的得心應手，就需要通過對其材質，電氣特性和其特殊性做深入的了解。
