常用的電源適配器有哪些DC插頭規格

電源適配器與設備之間連接的電源插頭又稱DC頭，DC頭規格有多種,常見DC接口規格一般較多的為圓形接口,其中又分為音叉和直插兩種,由于電源適配器參數煩多大小不同，直徑不同，標準不同，下面我們來介紹下常用的DC插頭規格有哪些。
一、目前常用的DC規格有以下幾種：


2.0×0.6	2.5×0.7	3.0×1.1	3.5×1.35	4.0×1.7	4.5×2.7

4.8×1.7	5.5×2.1	5.5×2.5	6.3×3.0	7.4×5.0	7.9×5.5

2.5音頻	2.5彎頭	USB公頭	3.5彎頭	4.0彎頭	5.5彎頭

6.0彎頭	TYPE-C	點煙孔	Yoga	鱷魚夾	方口

微軟頭	圓形四針	八角菱形	扁口	扁口	扁口

二、如何快速判斷常用DC頭的規格

平板電腦：2.5×0.7mm
機頂盒：3.5×1.35mm、4.0×1.7mm、5.5×2.1mm
路由器：3.5×1.35mm、4.0×1.7mm、5.5×2.1mm
(由于不同廠家生產出來的設備所用DC頭母座差異。請購買前務必確定好)

三、DC頭分類
1）圓形連接器
圓形DC頭是外形就是一個中空圓柱體,一般為內正外負,圓柱體外面為金屬部分中間為塑膠絕緣部分,內壁為彈片或者金屬內壁,內壁為兩片對應的金屬彈片在DC頭內壁為音叉DC頭,內壁為整片連起來的金屬內壁為直插DC頭.

DC音叉頭和DC直插頭同屬于電源適配器DC插頭中的一種,他們的外徑都是一樣的,沒有什么差別,差別只在內壁部分音叉DC頭的內壁上有兩片對應的金屬彈片在DC頭內壁上有兩個彈簧片用于與DC座金屬內針接觸連接,主要是插拔力可以按用戶需要用不同的彈簧片,目的是使插頭接觸性和穩固性都是比較好的.因?yàn)閮?nèi)部為彈簧片接觸所以對與之匹配的DC座內針要求比較尺寸稍微寬松一點,例如5.5*2.5音叉插頭可以與5.5*2.5相匹配的插座匹配也可以與5.5*2.1相匹配的插座匹配,但如果DC頭內壁上的兩個彈簧片彈力不足的情況下肯定會接觸不良.

直插DC頭的內壁就沒有彈片,整個內壁為一個光滑的金屬圓柱體,與之相匹配的DC座內針接觸連接,相對于音叉插頭其穩固性就沒那么好.但是在大電流的情況下使用比較穩定,因?yàn)橹辈錎C頭內壁與DC座金屬內針接觸面積要大于音叉DC頭，它對DC座金屬內針尺寸要求比較嚴格，例如5.5*2.5音叉插頭只可以與5.5*2.5相匹配的插座匹配,與5.5*2.1相匹配的插座匹配的話就無法匹配接觸到或者發生接觸不良的情況.

根據不同內外徑又分為很多中規格,常見的有5.5*2.1/5.5*2.5/3.5*1.35等居多規格.圓形接口DC頭在我們?nèi)粘Ｉ钪休^為常見.目前常用的圓形接口DC規格有以下幾種：

※ 2.5*0.7(外徑*內徑),主要用于平板電腦等體積比較受限制的小型電子產品,目前平板電腦都用Micro USB或者Type-C USB充電了.
※ 3.5*1.35(外徑*內徑),主要用于網絡機頂盒,USB HUB外接供電,IPcamera(即網絡攝像頭亦稱搖頭機),LED臺燈.
※ 4.0*1.7(外徑*內徑),主要用于移動DVD,EVD,PSP,部分網絡機頂盒以及智能音響.

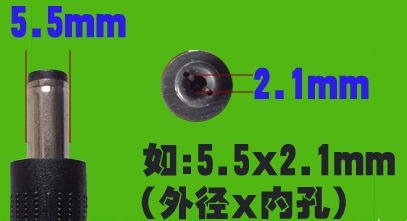

※ 5.5*2.1(外徑*內徑),目前使用較廣泛的DC圓頭接口,監控攝像頭,部分機頂盒,LED臺燈,數碼家電等電子產品.
※ 5.5*2.5(外徑*內徑),主要用于功率稍為大一點的設備,如果某些筆記本電腦,電動車等.

2）串行連接器
串行接口,簡稱串口,也就是COM接口,是采用串行通信協議的擴展接口.串口的出現是在1980年前后,數據傳輸率是115kbps～230kbps,串口一般用來連接鼠標和外置Modem以及老式攝像頭和寫字板等設備,目前部分新主板已開始取消該接口.

3）并行連接器
并行接口,簡稱并口,也就是LPT接口,是采用并行通信協議的擴展接口.并口的數據傳輸率比串口快8倍,標準并口的數據傳輸率為1Mbps,一般用來連接打印機,掃描儀等.

4）USB連接器
SB是英文Universal Serial Bus的縮寫,中文含義是“通用串行總線”.它不是一種新的總線標準,而是應用在PC領域的接口技術.USB是在1994年底由英特爾,康柏,IBM,Microsoft等多家公司聯合提出的.用于PC的Type A USB頭,用于移動硬盤的Type B USB頭,用于數碼相機的mini USB頭,用于手機的micro USB頭和Type-C USB頭或者諸如此類廣泛用于通訊類和IT類產品的USB接口.

5）多PIN連接器
多PIN接口較外面為一個金屬外圈或塑膠外圈,主要其固定以及接地作用,中間的PIN針為導電功能.例如有航空頭,卡儂連接頭,2芯,3芯,4芯,5芯,8芯等等連接頭,主要應用于在飛機,航空,話筒,充電器上面.

6）其它連接器
例如用于戶外的防水DC頭,衛星天線或者有線電視傳輸信號的F頭,給電池充電用的鱷魚夾,耳機常用的音頻頭,俗稱梅花頭或蓮花頭的RCA端子,還有音視頻傳輸?shù)腟-端子,AV端子,在車載用品上面常見的點煙器頭,小型電子冰箱用的冰箱頭,音響上面用的香蕉頭等等.

電源適配器DC插頭和DC電源插座質量不好會引起接觸不良或者DC頭發燙甚至溶化,所以小小一個DC插頭質量問題將對電源適配器產品品質問題有著直接的關系. 所以電源適配器DC插頭選配也很重要.
