開關損耗分析與負載線整形緩沖電路設計

網站首頁 » 新聞 » 行業動態 » 開關損耗分析與負載線整形緩沖電路設計

開關損耗分析與負載線整形緩沖電路設計

對于12V2000mA電源適配器變壓器繞組或電感與功率晶體管串聯的拓?fù)洌嬖诠β示w管開通和關斷時其電壓和電流重疊所引起的開關損耗。其中，關斷損耗占晶體管損耗的大部分。

關斷損耗為關斷和開通時間內的積分

，持續時間約為0。2~2us（雙極型晶體管）。用于減小關斷時電壓和電流重疊面積的電路，稱為關斷緩沖電路或負載線（load-line）整形電路。這些電路是本章主要討論的內容。
開關損耗通常會有很高的損耗尖峰。甚至對開關損耗取平均值后，其平均損耗也可能大于晶體管導通時的平均導通損耗。開關頻率越高，每個周期的開關損耗占總的晶體管損耗的比例越大。這也是使用雙極型晶體管工作在50kHx開關頻率以上時的主要制約因素。
對帶功率變壓器的拓?fù)涠裕_通期間內的損耗會比較小，因?yàn)樽儔浩髀└锌梢种崎_通時電流的上升斜率。在開通的瞬間，漏感產生的高瞬態阻抗使得晶體管上的壓降迅速降為零，而同時漏感會使電流上升斜率變緩。由于晶體管上的壓降近似為零，因此電壓電流重疊引起的開關損耗非常小。

但在Buk電路中（圖），晶體管導通和關斷時均有很大的電流電壓重疊。Buk晶體管開通時，由于Bck電路中續流二極管Dl的阻抗很小，重疊的上升電流和下降電壓產生很大的瞬時尖峰損耗。Buck晶體管的關斷損耗則可以通過與變壓器型拓?fù)渲幸粯拥年P(guān)斷緩沖電路來減小。
MOSFET的關斷損耗比雙極性晶體管要小很多。它的電流下降時間非常短，因此一個小的緩沖電路就可以滿足要求。在 MOSFET漏源極的寄生電容上的電壓顯著上升前，其電流已經急劇下降了。
雖然 MOSFET管依然使用關斷緩沖器，但它的作用不是減少關斷重疊損耗，而是降低變壓器漏感尖峰電壓。由于變壓器漏感尖峰電壓與d／d成正比，所以 MOSFET比雙極型晶體管更快的電流下降速率會引起更高的漏感尖峰電壓。所以， MOSFET雖然也需要關斷緩沖電路，但緩沖電路上的損耗不會像雙極型晶體管上的那么高。
MOSFET管存在相當可觀的開通損耗，但這并非是由電流和電壓的重疊引起的，而是由于它相對較大的漏源極輸出電容C。關斷時，該電容通常被充電至輸入電壓的兩倍，故儲存了

的能量。接下來，在晶體管開通時，該能量以 MOSFET損耗的形式釋放，在一個周期內的平均損耗為

，
遺憾的是，用于減小 MOSFET所承受的漏感尖峰電壓的緩沖電路也會增加這一損耗，原因是緩沖電路會增加品體管輸出端的電容量。

無緩沖電路的晶體管的關斷損耗
以圖中的正激電路為例，電路中采用了典型的RCD關斷緩沖電路（由RI、C1、D1組成）。假設該電路由115V交流電壓供電，輸出功率為150W。對離線式電源適配器來說，整流后的直流輸入電壓范圍通常是136~184V。

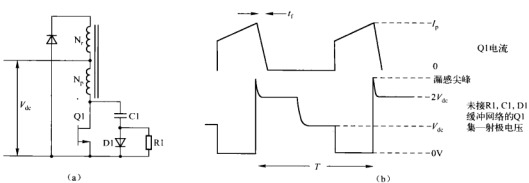

（a）由R1、C1、D1組成的正激變換器的緩沖電路。Q1關斷時，集電極電壓開始上升，D1隨即導通，Cl抑制集電極電壓上升的速度，減小上升電壓和下降電流的重疊，從而降低品體管Q1的損耗。在下次晶體管關斷之前，C1必須在Q1的導通時間內將上一次關斷時充的2V放完，放電路徑為R1、Q1。（b）無緩沖電路時，集電極電壓瞬時升高，Q1的損耗是。
由式可知，Q1的峰值電流為

假設Q1為快速雙極型晶體管，如第三代 Motorola2N6836，其額定電壓V為450v（850VV），額定電流為15A。器件手冊上給出，在5V基極反向偏置條件下，集電極電流由3。5A下降到0A的時間為0。15μs。實際計算中，假設較壞情況下的下降時間是手冊中數據的兩倍，即0.3us。
首先分析不存在R、D1、C1緩沖網絡的情況。對于復位繞組和初級繞組匝數相同的正激變換器，在關斷瞬間，儲存在勵磁電感和漏感中的能量釋放，電感兩端電壓極性反向，使正激變換器的晶體管集電極電壓迅速上升到2V。
由于集電極輸出電容比較小，故電壓的上升是瞬時的。假設峰值母線電壓V為184V，如圖所示，品體管集電極電壓迅速上升到368V，電流在03s內由345A線性下降到0A。

這一過程會在0.3μs的開關時間內平均產生3683。45／2=635W的重疊損耗。假設開關頻率為100kHz，則每周期內平均損耗為6350。3／10=19W。如此高的損耗需要很大的散熱器來保證晶體管的結溫不至于過高，而通常滿足條件的散熱器的體積是不能接受的。
但需注意，以上計算是在假設的理想狀態下得出的。估算的損耗是依賴于電流關斷時間的假設而做出的。實際上，電流在下降之前會在很短的一段時間內保持為峰值，因此實際損耗大約比計算出的19W要多出50%。

圖中，R1、C1、D1組成的緩沖器通過減緩集電極電壓的上升速度，使下降的電波形同上升的電壓波形之間的重疊盡量小，以達到減小開關損耗的目的。下面介紹其工作原理和元器件選擇。
