電源適配器正弦交流電路 | |||||

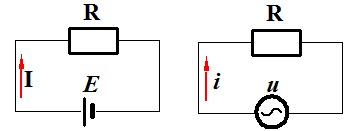

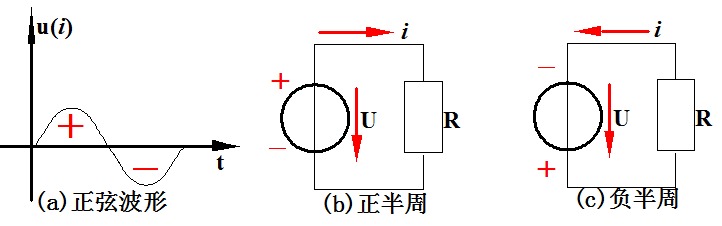

| 在正弦電源適配器激勵下，電路中電壓和電流均按正弦規律變化，這樣的電路稱為正弦交流電路。 正弦電壓或電流其大小與方向均隨時間而周期性變化，如圖1-1所示。  正弦波的特征表現在變化的快慢、大小及初始值三個方面，因此，正弦交流電包含三個要素，即頻率、幅值和初相位。 一.頻率與周期  圖1-2所示正弦波可寫成如下三角函數表示式  式中Um ——幅值，又稱峰值 ω——角頻率,單位 Ψ——初相位 而且 頻率  ,單位 Hz或KHz,MHz 相位  周期 二.幅值與有效值 瞬時值——正弦量在任一瞬時的值；一般用小寫表示，如i ,u ,e 。 幅值——瞬時值中較大的值，又稱為較大值，或稱峰值。一般用帶下標m的大寫字母表示，如Um ,Im ,Em 。 有效值——有效值是正弦交流電的一個等效電壓(電流)值。它是指當正弦交流電通過某電阻R產生的熱量，如果與直流電I通過同一電阻產生的熱量相等時，則這個直流電流 I 稱為該交流電 i 的有效值， 如圖1-3所示。  由于正弦交流電i在一個周期T中產生的電阻熱量為  歐規電源適配器直流電流I在一個周期中產生的熱量為PT=I2RT 根據上述定義，當兩者熱量相等時，可得到該正弦交流電的 電流有效值為  由于  則代入上式 同理，正弦電壓的有效值為  按規定有效值都用大寫字母表示，如市電220V或工業用電380V， 都是電力電壓的有效值。 例1-1 已知 電力電壓220V,50Hz,寫出它的瞬時電壓表示式。
文章轉載自網絡,如有侵權,請聯系刪除。 | |||||
| | 發布時間：2018.11.02 來源：電源適配器廠家 |
