自激振蕩直接離線反激變換器

本節電源適配器廠家跟大家討論的變換器從功率變壓器取正反饋形成振蕩。

由于簡單和低成本，這些變換器為低功率的多輸出需求提供了某些較經濟的解決方案。如果設計得好，可以得到極為有效的開關動作和可靠的性能。大量困擾驅動變換器的問題，特別是交叉傳導與變壓器飽和都由于自激振蕩自身結構的原因而得到克服。由于總是工作在完全能量傳遞模式，能夠非常容易應用電流型控制，因此可以得到快速、穩定的單極點閉環響應。

由于自激振蕩變換器需要較少的驅動和控制元件，故成本極低。注意，好的濾波設計和變壓器屏蔽使該變換器適合于計算機、視頻顯示終端以及類似需求的應用。

有一種傾向認為這些簡單的裝置在專業電源適配器應用中并不具有真正的競爭力。這種誤解可能是由于某些早期自激振蕩設計的性能較差而引起的。還有在一些應用中并不希望考慮工作頻率隨負載和輸入電壓而變化。可是由于輸出是直流，在大多數應用中只要提供高效的輸入和輸出濾波以及磁屏戴即可，工作頻率并不是一個問題。

復讀機電源適配器工作種類

有3種工作狀態。

A類，導通時間固定，關斷時間可變。

B類，關斷時間固定，導通時間可變。

C類，導通、關斷時間可變，速率（頻率）固定。

這些種類在性能上的主要差別如下。

輕載時，A類將工作于極低的頻率。

負載較大時，B類將工作于低頻。

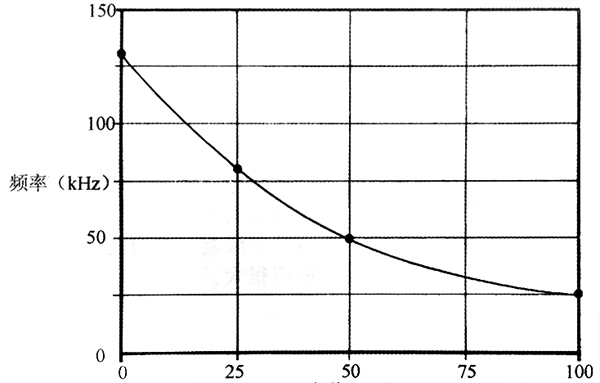

C類具有更理想的特性，因為負載從滿載降到大約20%負載時，頻率維持合理的常數值。低于20%負載時頻率通常逐漸升高，見圖。
