欠壓保護基本工作原理

圖顯示的是一種能量存儲與轉移的方法，當SW1打開的時候，電源適配器分別通過電阻R1和R2對C1與C2進行充電，它們較后的電壓值將達到電源適配器電壓Vs。

如果把該電路從電源適配器移開并且閉合SW1，那么C1與C：將串聯連接，在該電路的兩端將出現2Vs的電壓。

在圖中，上面所述電路被加到了一個線性調節器輸入調整管Q1的兩端，此圖中的電容處于已經充完電的狀態?，F(xiàn)在如果電路處于欠壓狀態下SW1是閉合的，電容C1與C2串聯，在電路的A點提供電壓為2Vs。

因?yàn)榇藭r(shí)線性調整管的A點輸入電壓超過了規定的輸出電壓值V所以Q1可以作為一個線性調節器工作，它可提供一個所需的瞬變電流來保持負載端的輸出電壓幾乎不變，這種狀態將持續到C1和C2放電到其上初始電壓2V，的一半。

在動態情況下，C1、C2、SW1、Q1形成一個串聯電路。在串聯電路中各元件的位置不會影響該電路的整體功能。另外，SW1和Q1兩個都能作為一個開關使用，它們其中一個是多余的，在這個例子中，SW1是多余的。

圖顯示的是該電路的實際應用；SW1已經被去掉，而Q已經挪到了sW原來所在的位置。現在Q1完成前述SW1的開關功能和Q的線性調整管功能。盡管這種替換的性能不是很明顯，但可以通過驗證來說明該電路與圖的電路有相同的特性。

就像前面所說的，只要C1和C2能夠維持一個所需的端電壓，那么電壓調整就能維持工作，很明顯負載電流和C1與C2的大小決定了該調整過程。當電容上的電壓大約達到初始電壓值的一半時，此時A點電壓過低，晶體管Q將停止調整行為。因?yàn)榇鎯?chǔ)在電容中的能量正比于V2，并且這部分能量的1／4消耗于線性調壓器上，所以儲能的一半是可以使用的。

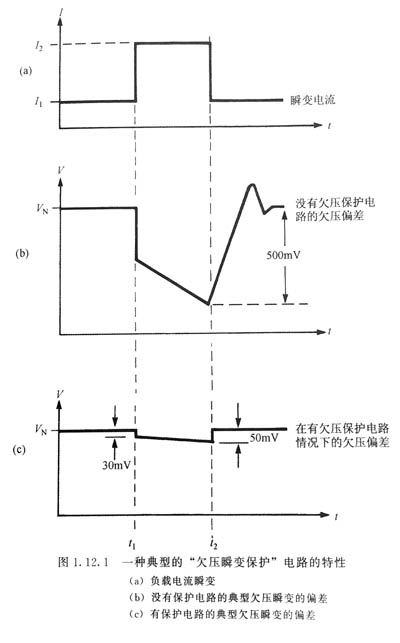

由于存儲能量的有效利用，相對于平常起同樣作用的旁路電容而言，就可以選擇較小的電容。即使電容電壓下降，在整個欠壓發生過程中，負載電壓也能夠保持只在幾個毫伏內變化，因此通過動態瞬態抑制電路可以得到較好的性能。

應該注意的是：在電路處于SW和Q關斷工作狀態下，電阻R與R給電容C和C帶來不想要的負載，對R1與R阻值的選擇應該折中考慮。取大電阻值時電容的負載小，但需要較長的充電時間。
