基于限壓技術的過壓保護

在開關電源適配器中，過電壓急劇保護和電壓鉗位保護技術一般很少被人使用，因為它們的體積和功耗都比較大。

離線開關電源適配器本質上傾向于“故障安全性”，也就是說發生故障時出現零或低壓狀態大多數故障模式導致零輸出電壓，因為高頻變壓器可在輸入端與輸出端之間提供一個電氣隔離，它對過電壓急劇保護型的過壓保護的需要遠少于線性調節器。因此在開關電源適配器中經常采用這樣的方法：通過對變換器電壓進行限制或通過關閉該變換器來實現過壓保護。通常在主電壓控制回路出現故障時，一個獨立的電壓控制電路就被激活。一個可能的例外就是該電路是一個DCDC開關變換器，該電路中也許沒有提供電氣隔離。

已經使用了多種變換器限壓電路，圖中顯示了一個典型實例。在該電路中當出現過壓時一個隔離光耦就會被激活，這就觸發了一次側電路中的小信號晶閘管從面關閉一次側變換器，這種保護技術的主要依據就是保護回路應該完全獨立于主電壓控制回路不幸的是這個要求經常得不到滿足。例如，在過壓控制回路中用于同一個電壓控制IC封裝中的隔離放大器不能作為過壓控制回路中的控制放大器。一般的準則就是：系統不會因為一個元器件發生故障而發生過壓現象。在前面的例子中，這個要求基本上是不能實現的，因為如果集成電路塊出現故障，控制與保護放大器都會失效從而不提供過壓保護。

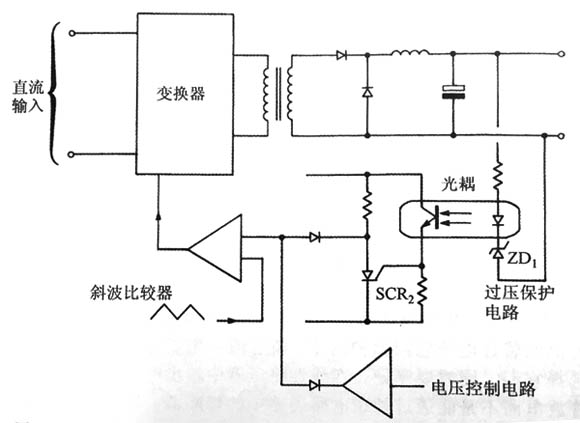

圖針對開關電源適配器的典型過壓關閉保護電路。該電路在過壓期間使開關電源適配器動作來關閉變換器

限壓電路既可以是鎖存（要求由輸入巴西認證電源適配器的一個周期來復位），也可以是自復位，可以根據應用要求來決定。例如，在圖1。11。4所示電路中把SCR2改為一個鉗位晶體管，電路就變成了一個自復位限壓電路。限壓有幾種實現形式，但必須適合整個電路結構。在多輸出應用中，在有獨立一次側限流電路與調節器的地方，限壓電路可以依據限流來提供個過壓保護。重復一遍，通常的準則是單個元器件出現故障不會引起過壓現象。為了滿足這一要求，可使用許多技術，但是它超過了這本書的范圍，因此就不做詳述。
