電源適配器輸出過壓的故障

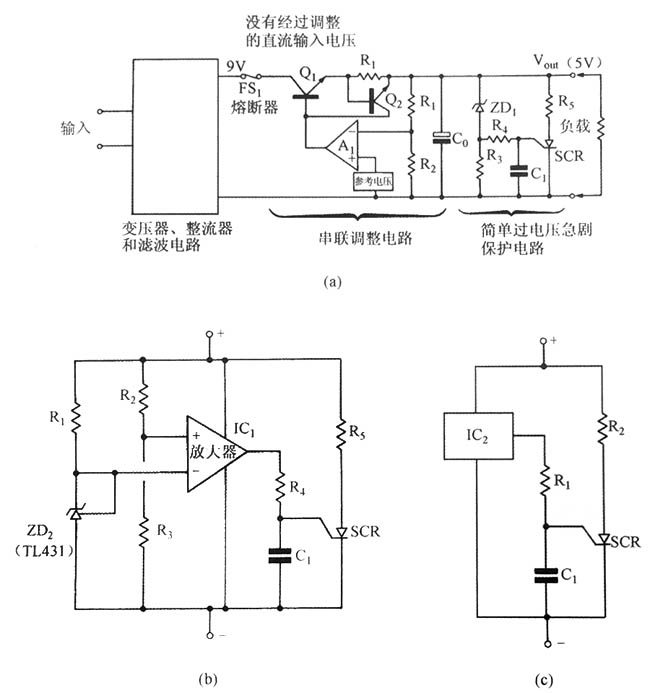

對于輸出過壓的故障，過電壓急劇保護電路的工作如下：當輸出電壓上升到超過過電壓急劇保護電路設定的工作電壓時，齊納二極管ZD導通，驅動電流通過R給晶閘管柵極的延時電容C1充電。

經過由電容C1、R4來確定的暫短延時后，C1上的電壓將充電到晶閘管的柵極導通電壓值（0。6V），此時晶閘管導通，通過阻值較小的限流電阻R3來短路輸出端。此刻，有一個大電流從未調整的直流輸入端流過旁路連接的過電壓急劇保護晶閘管。為了防止晶閘管功耗過大，在線性調節器中，一般采用的方法是在未調整的直流電源適配器中加一個熔斷器或加一個斷路器。

如果串聯調整管Q1發生上述的短路故障，熔斷器或斷路器斷開，就會在過電壓急劇保護的晶閘管損壞之前隔斷主電源適配器與輸出的聯系。

對于這樣的系統它的設計條件已經得到了較好定義，只是要求選擇過電壓急劇保護晶閘管或其他的旁路器件，確保所選器件能承擔通過的能量比熔斷器或斷路器的“允通”能量還要大。

對于晶閘管和熔斷器，“允通”能量通常定義為Pt，這里I是故障電流，t是熔斷器或斷路器的動作時間。

由于系統工程師假設過電壓急劇保護電路能夠提供充分保護（即使在外部引起過壓情況也能起作用），因此他們對其情有獨鐘。但是這種保護電路并不一定總能提供充分保護系統工程師應意識到可能發生的非正常情況。

在規范的“現貨”電源適配器設計中，一般選擇過電壓急劇保護晶閘管來保護負載不受內部電源適配器故障的影響。在大部分這樣的場合中，故障條件下較大的允通功率已經由一個合適的、已選定的內部熔斷器來確定。因此電源適配器和負載對于內部故障來說得到了100%的保護。在一個完整的電源適配器系統中可能有外部電源適配器，該電源適配器也可能連接到晶閘管保護電源適配器端面產生些系統故障。很明顯，在故障情況下流過用于過電壓急劇保護的保護器件的電流可能超過它的額定電流，此時該過電壓急劇保護器件也許會出現故障，如開路，這也會使負載處于過壓狀態下。

電源適配器設計師不可能預計到這些外部故障負載情況，這是系統工程師或用戶的責任，應由他們確定較壞情況下的故障狀態，這樣才能提供較合適的過電壓急劇保護器件。
