晶體管有源啟動電路

圖所示為一種更有效、反應更快的基本電路，它是具有一個高壓晶體管Q1的啟動系統。在此電路中要選擇電阻R1、R2和Q1的增益，使Q1在剛通電后不久被偏置進入一種完全飽和導通的狀態。

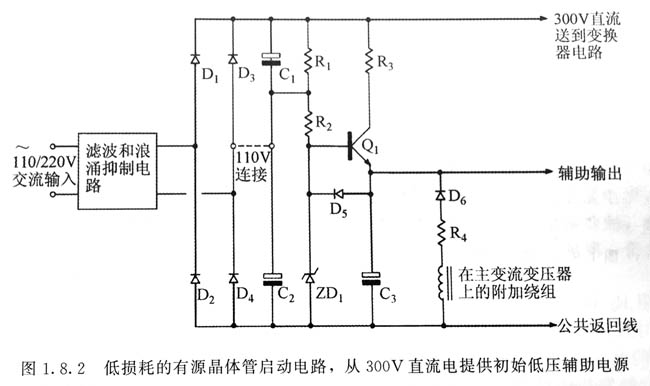

圖1。8。2低損耗的有源晶體管啟動電路，從300V直流電提供初始低壓輔助充電器

當C1、C2充電時，電流流經R1、R2流入Q1的基極，使Q1完全導通。剛開始時齊納二極管ZD1不導通，因為C3和Q1基極的電壓是低的。隨著Q1的導通，一個大得多的電流會流入低阻值的R3，并給C3充電。

在此電路中，R3可以有一個比圖1。8。1所示電路中的R1和R：小得多的阻值。這不會導致過多的損耗或使效率變低，因電流只會在啟動期間流經RQ1將在C充完電后關斷，并將在接下來的整個啟動期間運行于一種飽和導通的狀態，因此它的功耗仍然非常小。應使R1有一個高的浪涌額定值，可用線繞式電阻或碳素混合體電阻。

通電后，電容C3將相當快地充電，則Q1的發射極和基極之間的電壓將跟蹤這個上升的電壓+Vbe，直到Q1基極的電壓達到齊納電壓ZD1，在此點上ZD1開始導通，使得Q1進入線性運行狀態并使流入C3的充電電流減小。此時在Q1上形成電壓和功耗，然而，旦變換器正常的工作狀態形成，則從主變壓器上的附加繞組上來的正反饋將通過D6和電阻R4提供電流給C3從而C3上的電壓將繼續增大，直到Q1的基一射極被反向偏置而完全關斷。

此時，二極管D5導通，C3兩端的電壓將被齊納二極管ZD1和二極管D5鉗位，ZD1的功耗取決于R4的電壓和較大輔助電流的值，在Q1關斷后，流過R3的電流也為零，所以R3和Q1的功耗都將降為零。

因為啟動動作很快，此處的R3和Q1可用很小型的元件，不需要散熱器。為了避免在變換器故障時Q1和R3上出現危險的功耗狀況，應使R能夠維持連續的通電，否則會不安全，可熔電阻或者正溫度系數（PTC）熱敏電阻具有固有的自我保護特性，用于這種場合是比較理想的。

此電路能夠支持相當大的啟動電流，這給驅動電路的設計帶來了更大的自由。
