B類別瞬變抑制濾波器

電源適配器如選擇適當的大器件，如圖所示的電源適配器電路就能在B類別的場所使用，但是更方便的是采用小的低成本的氣體放電抑制器來提供額外的保護。

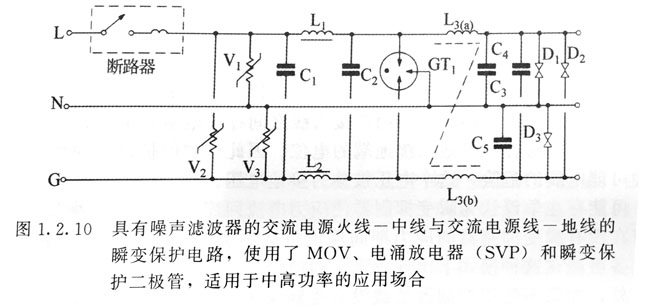

       圖1.2.10所示為一個合適的電路，該電路組合了所有三種保護裝置的優點，并且有完全的共模和串模濾波網絡。

       英規電源適配器共模濾波電感L（a和b）由附加的串模電感L和1來補充性能，這些電感與C1~C一起，為共模和差模傳導瞬變和RFI噪聲提供了強有力的濾波。這種電路也可用來補充或代替電源適配器的常用輸電線濾波器。

       除了壓敏電阻和輸出瞬態抑制二極管外，三端氣體放電管GT，也連接在串模和共模電感之間。

       這一電路以較有效方式結合了三種抑制器件的全部優點，對于很快的瞬變過程，輸入壓敏電阻V1、V2、V與L1、L：、Ln、La、C1~C一起提供了對瞬變有效的衰減。對于持續時間較長的中等應力場合，電感中的電流將增大，輸出電壓也將增至剛好能使輸出瞬變保護二極管D1、D2、D3導通來保護負載。

       這種B類別抑制器的主要優點是在幅值大且持續時間長的應力情況下，三端充氣浪涌放電器GT1將被施加很高的沖擊電壓，有效地短接所有的線路包括瞬變電壓到地。

       三端充氣浪涌放電器的優點就是不管初始應力來源于哪條線，把所有線都短接到地這可以減小不可避免的地回路連續沖擊電壓。

       對這一電路進行的大量應力測試表明，在大多數情況下，電力線阻抗與L、L：限流作用結合，可防止充氣浪涵放電器觸發后在放電器中通過過量的電流。瞬變過去后，在供電電壓過零點時，電涌放電器會恢復到非導通狀態，因此，在充氣浪酒放電器導通這一極少見的情況下，對負載的供電中斷時間將小于半個周期。

       典型的電源適配器具有能量存儲和維持能力，所以半個周期的交流供電中斷不會造成對負載的直流輸出中斷。在極少見的充氣浪涌放電器持續導通事件中，快速響應的電磁斷路器會在不到一個周期的時間內動作，從濾波器中脫開交流輸入。
