電源適配器整流器額定電壓的確定

電源適配器整流器的額定電壓的確定要素實際上是整流器的反向耐壓特性,在理想狀態下,二極管的額定電壓為擊穿電壓的80%左右?如果二極管的反向特性不好,二極管的額定電壓會遠于擊穿電壓,從現在的制造技術而言,正規半導體制造商所生產的二極管都應該沒有問題,但是如果進貨渠道有問題,則二極管的品質也會有問題,主要問題是二極管的反向特性軟,會造成高溫狀態下漏電流過大,甚至熱擊穿。

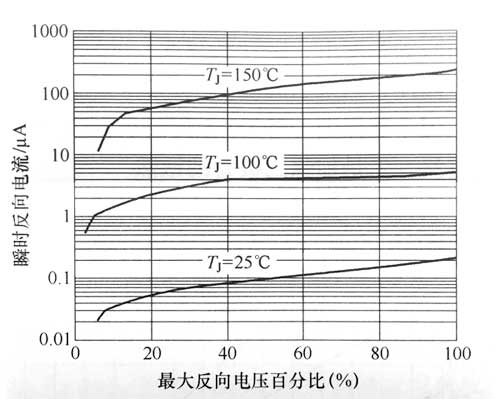

1N4007型二極管在不同結溫(7)條件下的反向特性如圖5.13所示。

從圖5.13中可以看到,150℃結溫?額定電條件下的反向測電流是結溫23℃,順定電k條件下的1000多倍!

二極管的額定電壓選擇首先要考慮二極管工作時所受到理論上的反向電壓峰值,對于工頻85=265V或220(1±20%)V電源條件下的直接整流,整流電路選用橋式整流電路結構?在橋式整流電路結構中,二極管將承受電源電壓峰值,也就是370V。

除此之外,還要考慮電網電壓中可能出現圖5.131N00反向特性與結溫的關系的瞬時尖峰電壓和過電壓,因此整流二極管的定電壓至少選擇600V。

電源適配器整流器件的確定

用于工85-265V或220(1±20%)V電源條件下的整流器件可以選擇一般用途的整流二極管,如圖5.14所示。

也可以選擇整流橋,如圖5.15所示。

整流二極管價格低康,整流橋裝配簡單?

如果電路板體積比較小，安排四只二極管比較困難，可以選擇整橋，小功率電源適配器可以選擇貼片式整流橋。
