開關電源適配器電壓基準的類型

1. 開關電源適配器電壓基準按工作原理劃分

（1）并聯基準

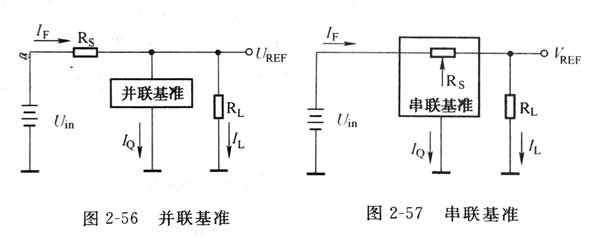

并聯基準( Shunt Reference)如圖2-56所示?并聯基準與負載是并聯的,基準電壓Uref=Uin-

lf×Rs=Uin-(Iq+Il)×Rs,當輸入電壓Uin或負載電流I發生產化時,這類基準通過調節l來保持U的穩定?并聯基準只有兩個引腳,價格較便宜,較適用于負載電流變化不大的場合;缺點是功耗相對較大,輸入電壓調整率不太理想,常見的并聯基準型號有LM358,AD589等。

  (2)串聯基準

  串聯基準( Series Referenee)如圖2-57所示?串聯基準與負載是串聯的,基準電壓Uref=Uin-lf×Rs=Uin-(Iq+Il)×Rs?由于lq很小且基本保持恒定,故當U.或l發生變化時,串聯基準通過調節內部R的阻值來保持U的穩定?串聯基準通常有3個引腳,輸人?輸出壓差和l?可做得較小,故更適用于電池供電的場合,常見的串聯基準型號有AD581、REF192等.

6V電源適配器電壓基準按工藝技術劃分

(1) 齊納基準

齊納基準( Zener Reference)的優點是成本低,小封裝,工作電壓范圍寬;缺點是功耗大,初始精度低,溫度系數大,輸入電壓調整率不好,使用時需根據供電電壓和負載電流串接一個電阻為其提供一定的電流,以便保持輸出電壓穩定,齊納基準通常用于要求不高的場合,或用做電壓帽位器。

(2) 掩埋齊納基準

掩埋齊納基準( Buried Zener Reference)具有很高的初始精度,小的溫度系數和好的長期漂移穩定性,噪聲電壓低,總體性能優于其他類型的基準,故常用于12位或更高分辨率的系統中,掩理齊納基準通常要求5V以上的供電電壓,并要消耗幾百微安的電流,價格較昂貴。

(3) 帶隙基準

帶隙基準( Bandgap Reference)的初始精度?溫度系數?長期漂移?嗓聲電壓等性能指標從低到高覆蓋面較寬,較適用于8~10位精度的系統中?該類基準既有為通常目的設計的類型也有靜態電流小至幾十微安,輸入?輸出電壓差較低面適用于電池供電場合的產品,因面應用范圍很寬?綜合來看,帶隙基準性能良好,價格適中,是性價比較高的電壓基準。

 (4)XFET基準
