處理蛇形線時的幾點建議

電源適配器蛇形線
蛇形線是 Layout中經常使用的一類走線方式。其主要目的就是為了調節 延時，滿足系統時序設計要求。設計者首先要有這樣的認識：蛇形線會破壞信號 質量，改變傳輸延時，布線時要盡量避免使用。但實際設計中，為了保證信號有足夠的保持時間，或者減小同組信號之間的時間偏移，往往不得不故意進行繞線。

那么，蛇形線對信號傳輸有什么影響呢？走線時要注意些什么呢？其中較關鍵的兩個參數就是平行耦合長度（Lp）和耦合距離（S），如圖 1-821所示。很明顯，信號在蛇形走線上傳輸時，相互平行的線段之間會發生耦合，呈差模形式，S越小， Lp越大，則耦合程度也越大。可能會導致傳輸延時減小，以及由于串?dāng)_而大大降低信號的質量，其機理可以參考第三章對共模和差模串?dāng)_的分析。

下面是給電源適配器工程師處理蛇形線時的幾點建議：

1．盡量增加平行線段的距離（S），至少大于3H，H指信號走線到參考平面的距離。通俗的說就是繞大彎走線，只要 S足夠大，就幾乎能完全避免相互的耦合效應。

2．減小耦合長度Lp，當兩倍的 Lp延時接近或超過信號上升時間時，產生的串?dāng)_將達到飽和。

3．帶狀線（Strip-Line）或者埋式微帶線（Embedded Micro-strip）的蛇形線引起的信號傳輸延時小于微帶走線（Micro-strip）。理論上，帶狀線不會因?yàn)椴?模串?dāng)_影響傳輸速率。

4．高速以及對時序要求較為嚴格的信號線，盡量不要走蛇形線，尤其不能在小范圍內蜿蜒走線。

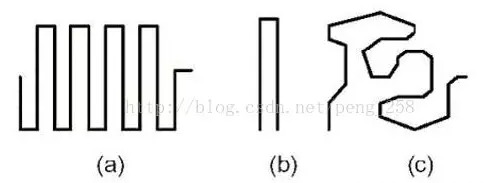

5．可以經常采用任意角度的蛇形走線，如圖 1-8-20中的C結構，能有效的減少相互間的耦合。

6．電源適配器高速PCB設計中，蛇形線沒有所謂濾波或抗干擾的能力，只可能降低信號質量，所以只作時序匹配之用而無其它目的。

7．有時可以考慮螺旋走線的方式進行繞線，仿真表明，其效果要優于正常的蛇形走線。

文章轉載自網絡,如有侵權,請聯系刪除。

| 發布時間：2018.07.19 來源：電源適配器廠家
