傳導和輻射問題整改

電源適配器基本性能和安規基本問題解決掉，剩下個傳導和輻射問題。這個時候可以跟客戶談后續價格，自己優化下線路。跟安規工程師確認安規問題，跟產線的工程師確認后續PCB上元器件是否需要做位置的更改，產線是否方便操作等問題。或者有打AI，過回流焊波峰焊的問題，及時對元器件調整。
1、傳導和輻射測試大家看得比較多，論壇里面也講的多，實際上這個是個砸錢的事情。砸錢砸多了，自然就會了，整改也就快了。能改的地方就那么幾個。1、這個里面看不見的，特別重要的就算是PCB了，有厲害的可以找到PCB上的線，割斷，換個走線方式就可以搞掉3個dB,余量就有了。
2、一般看到筆記本電源適配器，接電腦的部分就有個很丑的砣，這個就是個EMI濾波器，從適配器出線的部分到筆記本電腦這么長的距離，可以看成是1條天線，增加一個濾波器，就可以濾除損耗。所以一般開關電源的輸出端有一個濾波電感，效果也是一樣的。

3、輸入濾波電感，功率小的，UU型很好用，功率大的基本用環型和ET型。公司有傳導實驗室或者傳導儀器的倒是可以有想法了就去折騰下。要是要去第三方實驗室的就比較痛苦了，光整改材料都要帶一堆。濾波電感用高導的10K材料比較好，對傳導輻射抑制效果都不錯，如果傳導差的話，可以改12K,15K的，輻射差的話可以改5K,7K的材質。
4、輸入X電容，能用小就用小，主要是占地方。這個要配合濾波電感調整的。

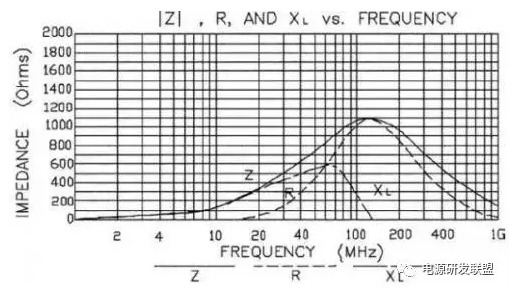

5、Y電容，初次級沒有裝Y電容，或者Y電容很小的話一般從150K-30M都是飄的，或者飛出限值了的，裝個471-222就差不多了。Y電容的接法直接影響傳導與輻射的測試數據，一般為初級地接次級的地，也有初級高壓，接次級地，或者放2個Y電容初級高壓和初級地都接次級的地，沒有調好之前誰也說不準的。Y電容上串磁珠，對10MHz以上有效果，但也不全是。每個人調試傳導輻射的方法和方式都有差異機種也不同，問題也不同，所以也許我的方法只適合我自己用。無Y方案大部分是靠改變變壓器來做的，而且功率不好做大。
6、MOSFET吸收，DS直接頂多能接個221，要不溫度就太高了，一般47pF，100pF。RCD吸收，可以在C上串個10-47Ω電阻吸收尖峰。還可以在D上串10-100Ω的電阻，MOSFET的驅動電阻也可以改為100Ω以內。
7、輸出二極管的吸收，一般采用RC吸收足夠了。
8、變壓器，變壓器有銅箔屏蔽和線屏蔽，銅箔屏蔽對傳導效果好，線屏蔽對輻射效果好。至于初包次，次包初，還有些其他的繞法都是為了好過傳導輻射。
9、對于PFC做反激電源的，輸入部分還需要增加差模電感。一般用棒形電感，或者鐵粉芯的黃白環做。
10、整改傳導的時候在10-30MHz部分盡量壓低到有15-20dB余量，那樣輻射比較好整改。
開關頻率一般在65KHz，看傳導的時候可以看到65K的倍頻位置，一般都有很高的值。

總之：傳導的現象可以看成是功率器件的開關引起的振蕩在輸入線上被放大了顯示出來，避免振蕩信號出去就要避免高頻振蕩，或者把高頻振蕩吸收掉，損耗掉，以至于顯示出來的時候不超標。

EMC包含兩大項：EMI（干擾）和EMS(敏感度，抗干擾）

EMI測試項包括：
RE（輻射，發射）
CE(傳導干擾）
Harmonic（諧波）
Flicker(閃爍)

EMS測試項包括：
ESD（靜電）
EFT（瞬態脈沖干擾）
DIP(電壓跌落）
CS（傳導抗干擾）
RS（輻射抗干擾）
Surge（浪涌，雷擊）
PMS(工頻磁場搞擾度）

共模傳導噪音是在設備內噪音電壓的驅動下，經過大地與設備之間的寄生電容，在大地與電纜之間流動的噪音電流產生的。減小共模傳導噪音的方法是在信號線或電源線中串聯共模扼流圈、在地與導線之間并聯電容器、組成LC濾波器進行濾波，濾去共模噪聲。噪音輻射的電場強度與電纜到觀測點的距離成反比，與頻率和電纜的長度成正比
