反激式電源適配器設計詳解

電源適配器的拓?fù)浣Y(jié)構分類

10W以內常用RCC(自激振蕩)拓?fù)浞绞?

10W-100W以內常用反激式拓?fù)?(75W以上電源有PF值要求)

100W-300W正激、雙管反激、準諧振

300W-500W準諧振、雙管正激、半橋等

500W-2000W雙管正激、半橋、全橋

2000W以上全橋

反激電源適配器特點

在電源適配器市場中,400W以下的電源大約占了市場的70-80% ,而其中反激式電源又占大部分,幾乎常見的消費類產品全是反激式電源 。

優點:成本低,外圍元件少,低耗能,適用于寬電壓范圍輸入,可多組輸出.

缺點:輸出紋波比較大。(輸出加低內阻濾波電容或加LC噪聲濾波器可以改善)

今天以自行車充電器為例, 詳細講解反激電源適配器的設計流程及元器件的選擇方法。

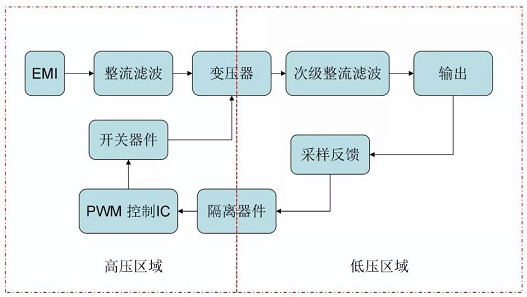

隔高開關電源框架結構圖

電源適配器電路原理圖

第一個電源適配器安規元件一保險管

.作用:

安全防護 。 在電源出現異常時, 為了保護核心器件不受到損壞 。

技術參數:

額定電壓V、額定電流l、熔斷時間l^2RT。

分類:

快斷、慢斷、常規。

保險管的計算方法

0.6為不帶功率因數校正的功率因數估值Po輸出功率

l1 效率(設計的評估值)

Vinmin較小的輸入電壓

2為經驗值,在實際應用中,保險管的取值范圍是理論值的1 .5~3倍 。

0.98PF值
