基本的電磁兼容控制技術

電源適配器較常用也是較基本的電磁兼容控制技術是屏蔽、濾波、接地。此外平衡技術、低電平技術等也是電磁兼容的重要控制技術。隨著新工藝、新材料、新產品的出現，電磁兼容控制技術也得到不斷的發展。

1.屏蔽
主要用于切斷通過空間的靜電耦合、感應耦合形成的電磁噪聲傳播途徑，這三種耦合又對應于靜電屏蔽、磁場屏蔽與電磁屏蔽，衡量屏蔽的質量采用屏蔽效能這一指標。
2.濾波
在頻域上處理電磁噪聲的一種技術，其特點是將不需要的一部分頻譜濾掉。
3.接地
提供有用信號或無用信號，電磁噪聲的公共通路。接地的好壞則直接影響到設備內部和外部的電磁兼容性。

1.5 電磁兼容標準
為了確保設備及其各單元必須滿足的電磁兼容工作特性，國際有關機構、各國政府和軍事部門以及其他相關組織制定了一系列的電磁兼容性標準。標準對設備電磁騷擾發射和電磁抗擾度作出了規定和限制。電磁兼容性標準是進行電磁兼容性設計的指導性文件，也是電磁兼容性試驗的依據，因為試驗項目、測試方法和極限值等到都是標準給定的。

1.5.1 電磁兼容標準的制訂
電磁兼容標準主要通過標準化組織來制訂，國際上制定電磁兼容的主要標準化組織如下表所示。
表1-1國際上主要標準化組織和標準

國家或組織	制訂單位	標準名稱
IEC	CISPR	CISPR Pub.XX
TC77	IEC XXXXX
歐共體	CENELEC	EN XXXXX
美國	FCC	FCC Part XX
MIL	MIL-STD.XXX
德國	VDE	VDE XXX
日本	VCCI	VCCI

IEC(國際電工委員會)有兩個平等的組織制訂 EMC 標準，即 CISPR(國際無線電干擾特別委員會)和 TC77(第 77 技術委員會)。
CENELEC(歐洲電工標準化委員會)由歐共體委員會授權制訂歐洲標準 EN(European Norm)。
FCC(美國聯邦通信委員會)主要制訂民用標準，關于電磁兼容的標準主要包括在 FCC Part15 和 FCC Part18 中。
MIL-STD 是美國軍用標準。
德國的 VDE（電氣工程師協會）是世界上較早建立電磁兼容標準的組織之一。
日本的 VCCI（干擾自愿控制委員會）是民間機構，其標準與 CISPR 和 IEC標準一致。
我國的 EMC 標準化工作是在國家技術監督局的領導下進行的。國內標準以GB、 GB/T 開頭。我國自從 1983 年發布第一個 EMC 標準（GB3907－1983）以來，至今已發布了 47 個有關的國家標準，其中 32 個強制， 15 個推薦。我國的 EMC 標準絕大多數引進國際標準。其來源包括：
國際無線電干擾特別委員會出版物。例如 GB/T6113， GB14023
國際電工委員會。例如 GB4365， GB/T13926
部分引自美國軍用標準。例如 GB15540
部分引自國際電信聯盟有關文件。例如 GB/T15658
引自國外標準。例如 GB6833
根據我國自己的科研成果制定的標準,例如GB/T15708為了世界貿易的需要，我國的很多電源適配器EMC標準都采用了CISPR和IEC標準。實際上，世界上大多數國家采用CISPR和IEC的標準。

電源適配器EMC標準擬訂的理論基礎

電源適配器EMC標準的主要內容之一就是規定電磁騷擾和電磁抗擾度的極限值，極限值的制訂在理論上應該滿足下圖所示的原則：

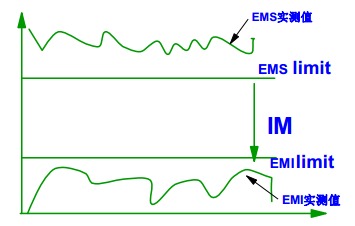

圖1-2 EMC標準擬訂的理論基礎

電源適配器EMI和EMS是相互對立的兩個方面，上圖說明，設備的EMI極限值與EMS極限值之間應該留有足夠的余量（IM），即設備EMI發射要小于其抗擾度（EMS），這樣設備才有足夠的抗干擾能力。另一方面，設備的EMI、EMS實測值應該與極限值之間有足夠的余量。比如在EN300 386標準中，輻射發射的極限值（EMI Limit）為40dBuV/m，而輻射抗擾度極限值為130dBuV。由此可見，EMI、EMS極限值之間余量的重要性。
