電感類型選取 |

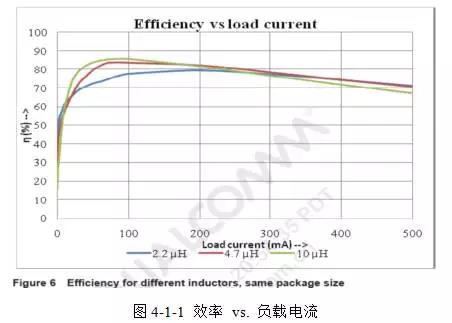

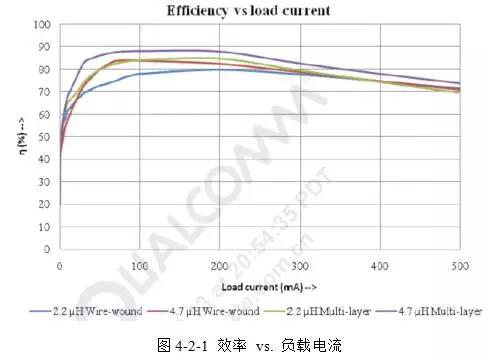

| 在明確了較小電感值的計算和電感參數的選取后，有必要對市面上一些流行的電感類型做比較分析，下面會圍繞：大電感和小電感、繞線電感和疊層電感、磁屏蔽電感和非屏蔽電感進行對比說明。 4.1同尺寸下的大電感和小電感 這里“同尺寸”指電感的物理形狀大致相同，“大小”指標稱容量不同。一般小容量的電感具有如下優勢： l 較低的DCR，因此在重載時會有更高的效率和較少的發熱； l 更大的飽和電流； l 更快的負載瞬態響應速度； 而大容量的電感具有較低的紋波電流和紋波電壓，較低的AC和傳導損失，在輕載時有較高的效率。圖4-1-1所示是Taiyo Yuden三種 2518封裝不同容量大小的電感負載電流跟效率的關系曲線。  4.2繞線電感和疊層電感 相比于電源線繞線電感，疊層電感具有如下優勢： l 較小的物理尺寸，占用較少的PCB面積和高度空間； l 較低的DCR，在重載時有更高的效率； l 較低的AC損失，在輕載時有更高的效率； 但是，疊層電感的ISAT也較小，因此其在重載時會有較大的紋波電流，導致輸出的紋波電壓也相應增大。圖4-2-1所示是Taiyo Yuden的兩種繞線電感與三星的兩種疊層電感負載電流和效率的關系曲線。  4.3磁屏蔽電感和非屏蔽電感 非屏蔽電感會有較低的價格和較小的尺寸，但也會產生EMI。磁屏蔽電感會有效屏蔽掉EMI，因此更適合電源線無線設備這樣EMI敏感的應用，此外它還具有較低的DCR。 文章轉載自網絡,如有侵權,請聯系刪除。 |
| | 發布時間：2018.05.25 來源：電源適配器廠家 |
