電源端口輻射發射超標的常見案例-電源線布線

EMC 案例庫中關于電源問題引起輻射超標的較多。挑出具有代表性的幾個案例拿出來分析說明。

濾波器安裝問題

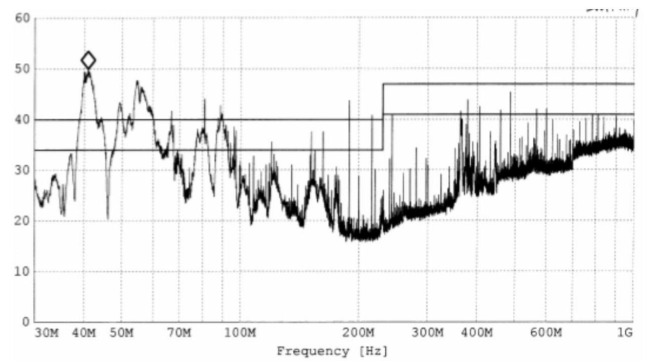

某產品的測試中，低頻段和高頻段都出現明顯超標，低頻段超標嚴重，測試掃描圖如下：

某產品 RE 測試掃描圖

當我們準備更換濾波器時，發現濾波器接口螺釘下有噴漆，刮掉噴漆重新進行測試，低頻段輻射下降了 20 多個 dB。

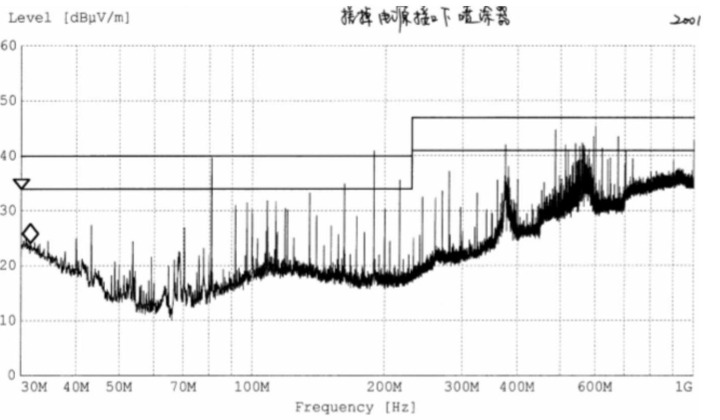

電源接口螺釘下噴漆刮掉以后某產品 RE 測試掃描圖

分析其原因：是因為當接口螺釘下面有噴漆時， EMI 濾波器接口與機箱沒有良好搭接，也就是說濾波器沒有良好接地，導致濾波效果沒有達到，造成電源線上攜帶了騷擾信號，造成低頻段輻射超標。
公司大量產品都使用了電源濾波器，要抑制共模干擾，濾波器一定要接地良好，不是簡單的直流搭接，而是射頻有效連接，一定要通過大面積連接或者多點連接來保證接地的良好性。接地點一定要選擇機殼（參考電平處），接地不好的話，濾波器安裝就沒有意義。

電源線布線－環路問題

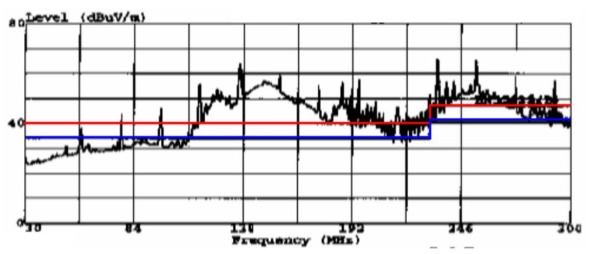

在某產品輻射發射測試時，發現在 100MHz-230MHz 頻段內嚴重超標，較大處超出了 Class B 限制線（100MHz-230MHz：40dBuV）20多dB。

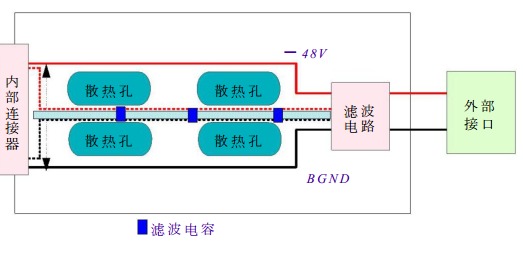

經查，該產品上有一電源濾波板，濾波板上開了幾個大散熱孔，其電源線和回線（地線）分別沿著散熱孔兩邊走線，形成了較大的環路，如下圖實線所示。這個回路很容易接收到 PCB 輻射出來的干擾信號，通過電源端口連線帶到機外。

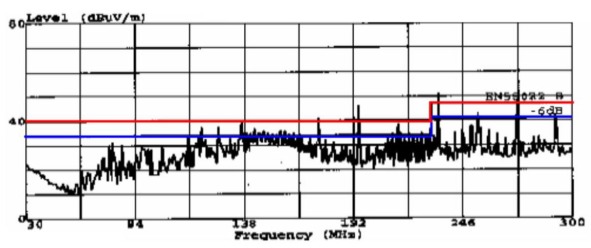

更改后的濾波板中，將此地線和電源線從散熱孔中間走線，在地線和電源線之間均勻加三個電容（如上圖虛線所示），使濾波板上的回路面積與原先相比下降了約 75 倍，經測試，在 111－165MHz左右，整機輻射發射下降了近 20dBuV/m，見下圖：

電源線在 PCB 上布線時要盡量避免兩條走線線之間形成大的信號環路，環路越大，一方面會使接收能力增強，很容易受到系統內部其他干擾的耦合，另一方面對外輻射能力也越強；在進行電源布線設計時，兩根電源之間較好并排走線，不要分開走線。
