電源適配器原理分析【經典】

目錄
1、Flyback變換器工作模態分析；
2、Flyback關鍵波形分析；

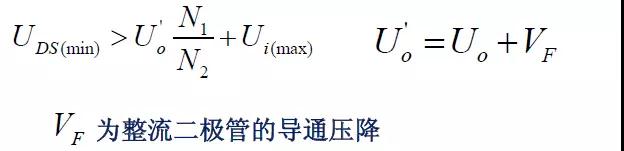

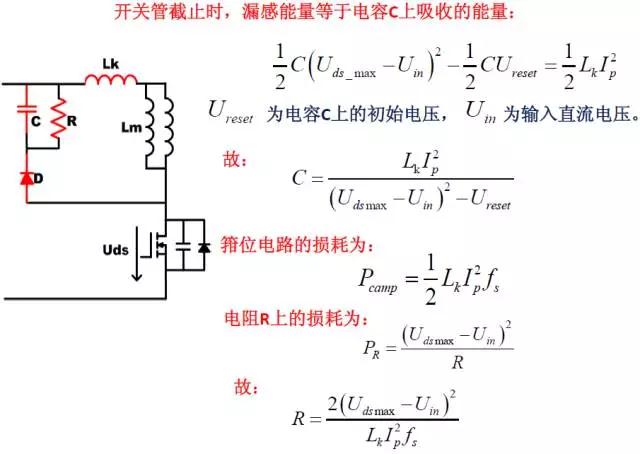

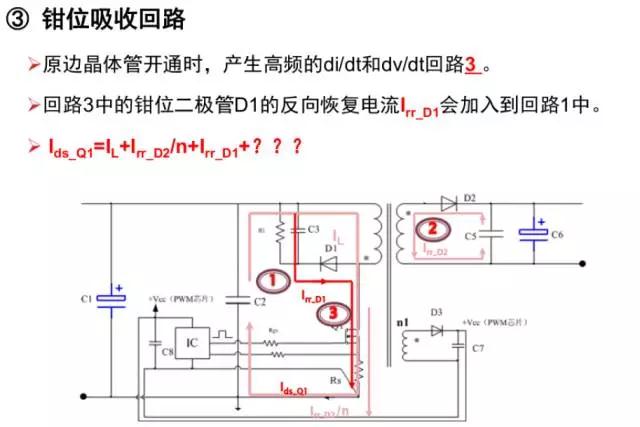

3、RCD吸收電路設計及開關管應力；

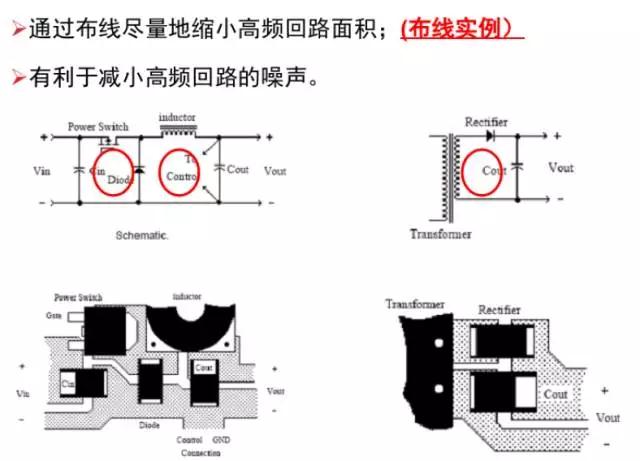

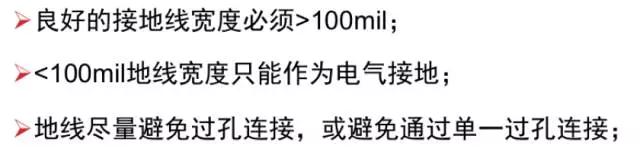

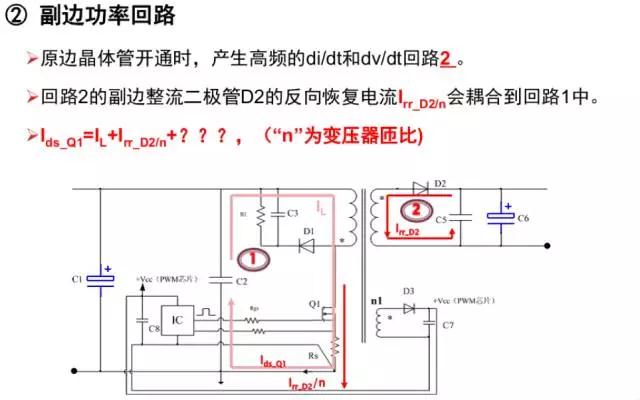

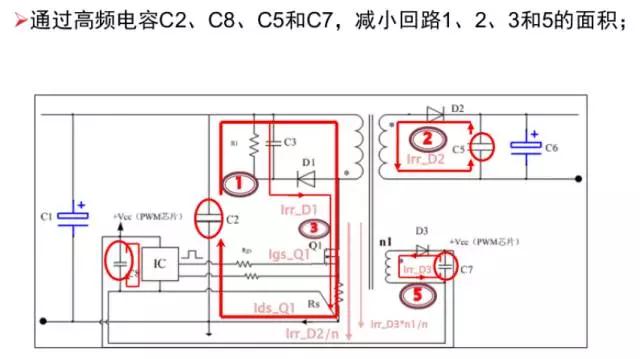

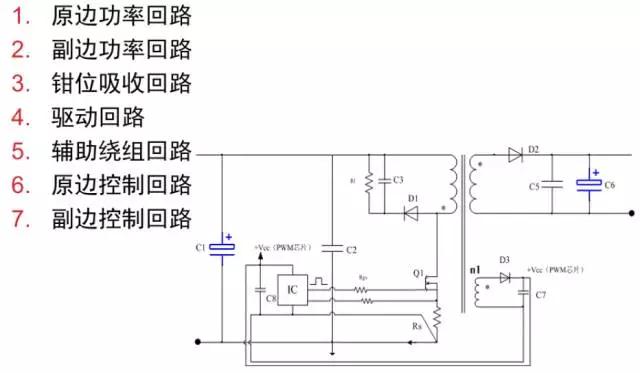

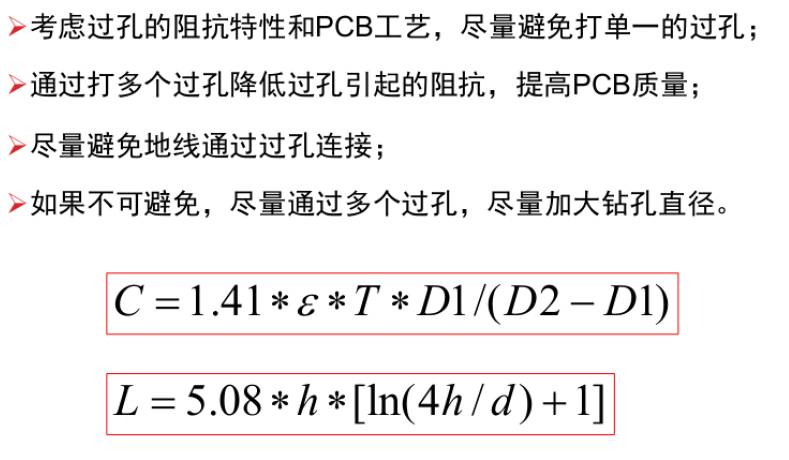

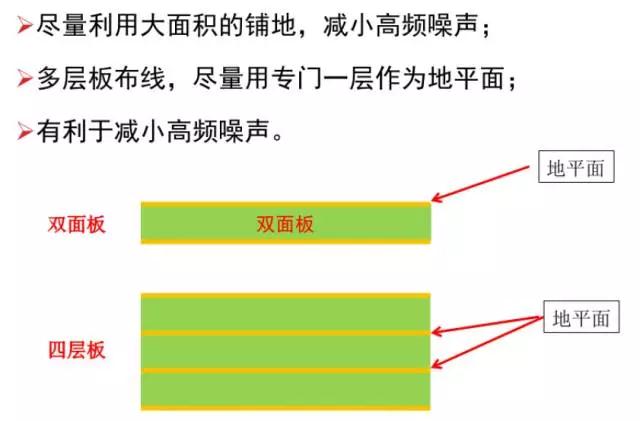

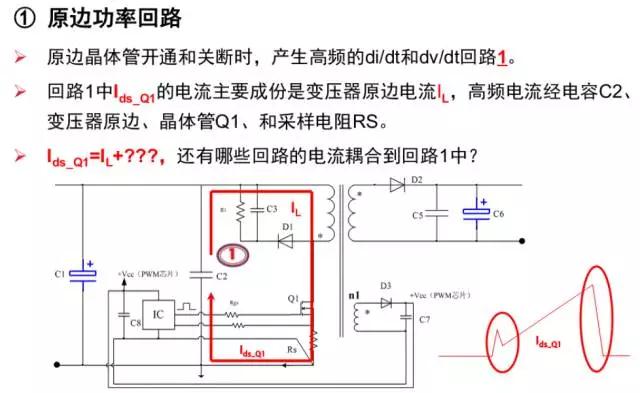

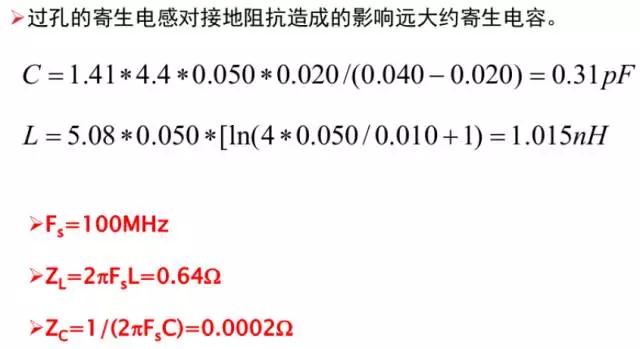

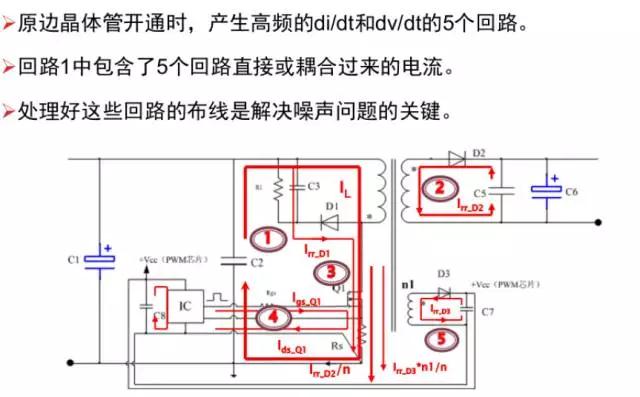

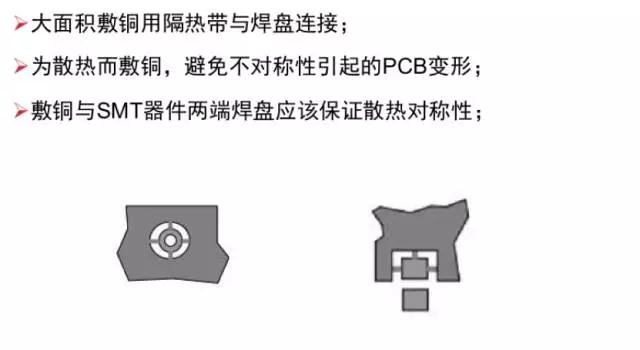

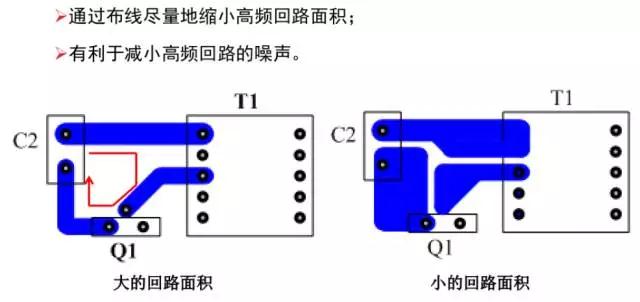

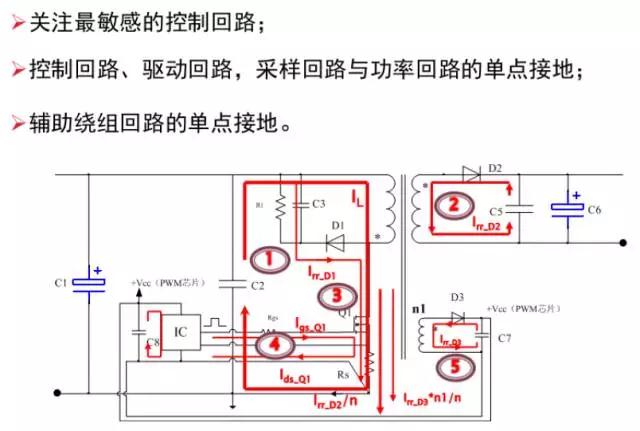

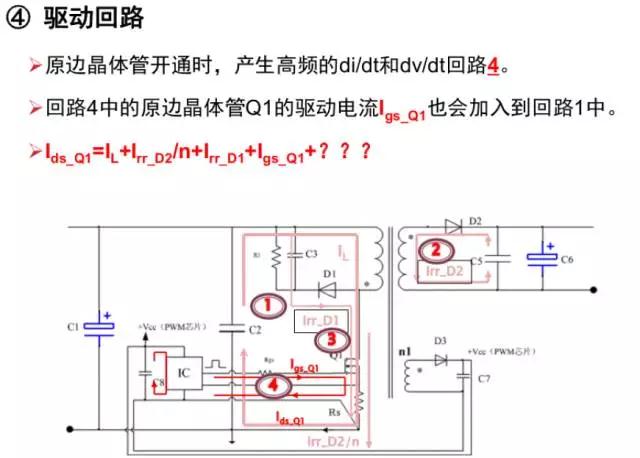

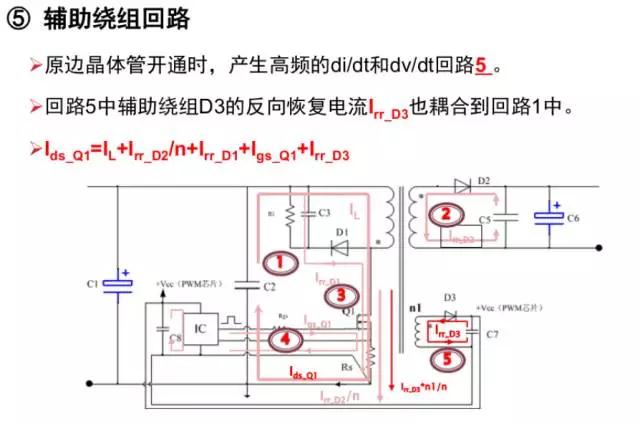

4、從噪音回路看布線要點。
5、基于實際項目，原創反激開關電源視頻教程曝光

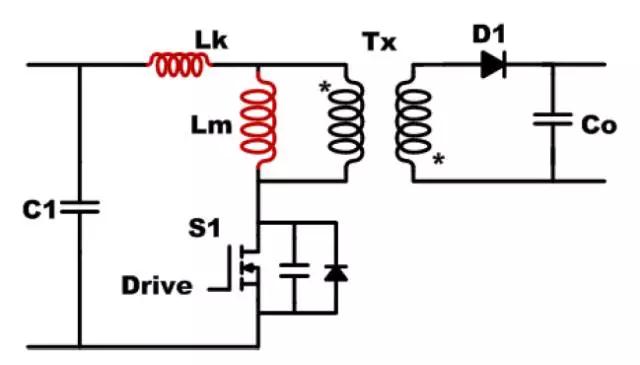

Flyback 變換器模態分析

ON：電源適配器開關管導通，變壓器原邊充電，二極管關斷，負載由輸出濾波電容供電。
OFF：電源適配器開關管關斷，二極管導通，變壓器儲存能量通過二極管向負載側傳送。
基本輸入輸出關系：
電源適配器基本輸入輸出關系

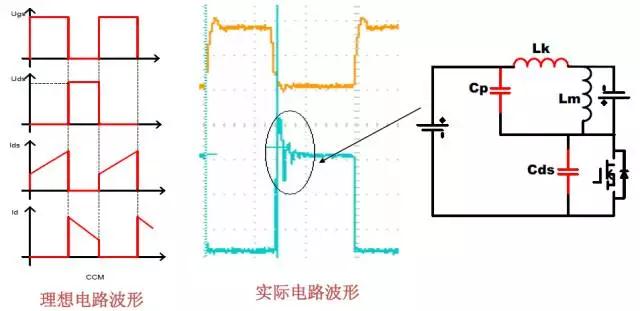

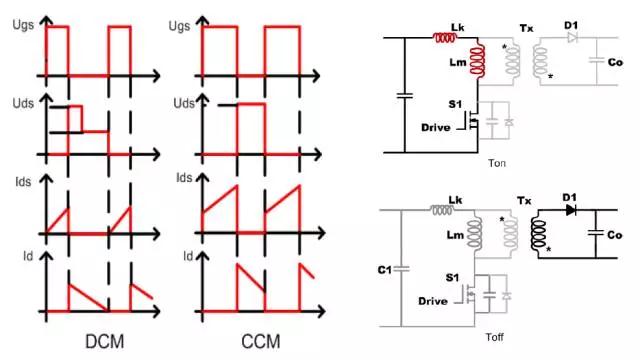

理想情況下開關波形

Flyback 變換器關鍵波形分析

DCM工作模式下MOS DS電壓波形分析

CCM工作模式下MOS DS電壓波形分析

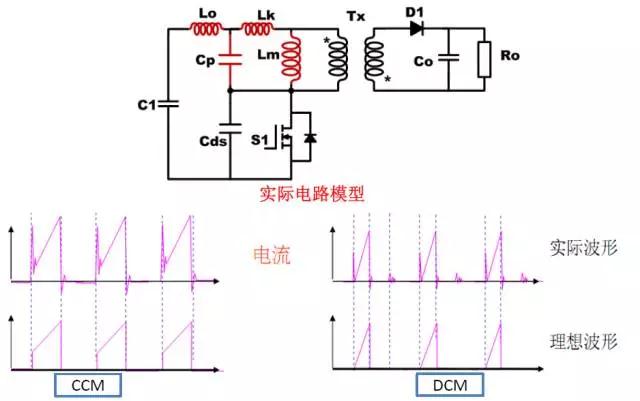

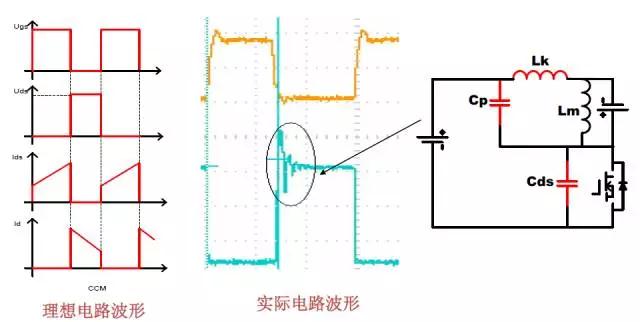

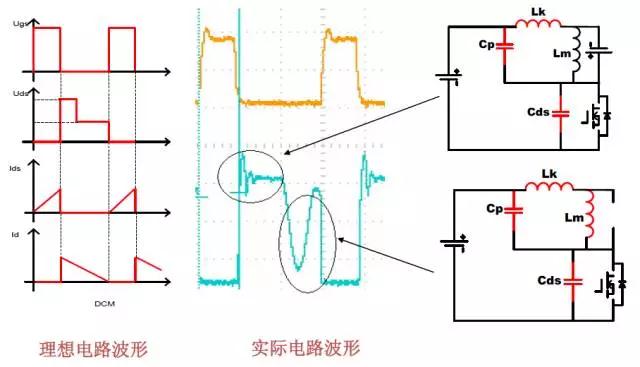

開關管上電流尖峰的波形分析

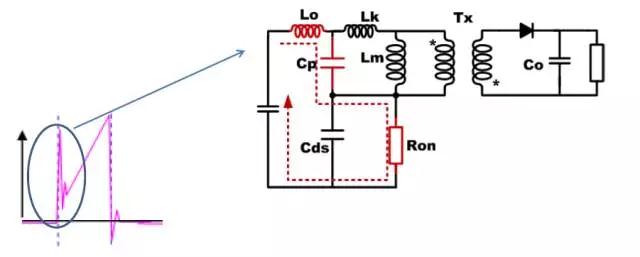

開關管上電流尖峰的波形分析（一）

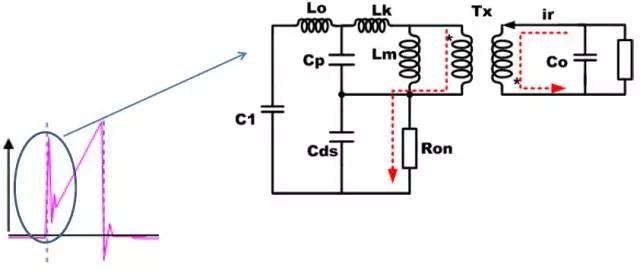

電源適配器開關管關斷后，變壓器副邊為輸出電壓Vo鉗位，此時寄生電容Cp兩端的電壓為nVo,方向是上負下正；當開關管導通時，Cp電容放電，此時Cp與線路寄生電感及輸入電壓構成諧振回路，從而形成該尖峰電流（諧振電流）。

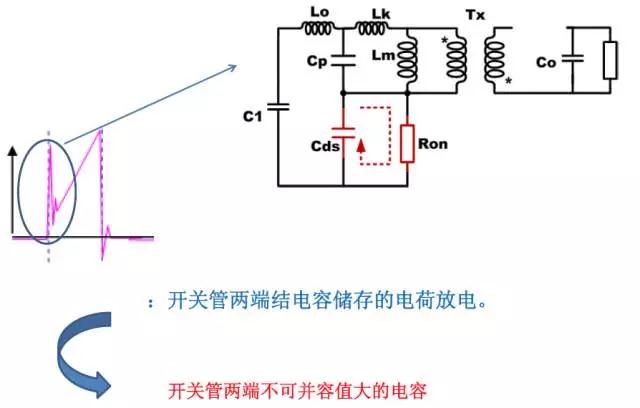

開關管上電流尖峰的波形分析（二）
