電源適配器電路設計

●熱平衡設計 仔細考察電源的熱景象，主要溫升器件的極端較大溫升應大致一致，一般可以50C°為限值。溫升還可判斷變壓器設計的合理性、散熱工的合理性、意外的溫升點意味著高效率設計的敗筆。

電路運行層面的設計考慮適配器廠家
1輸入回路干凈利落，避免熱敏電阻、保險電阻的設計，硅橋要電流稍大的。共模差模帶來的損耗要斤斤計較，一級兩級、個大個小、線粗線細之間的差別是很大的。這還涉及EMC設計水平，如何做到用較少的共模差模解決問題？
2開關的選型，MOS較好是外置的，這樣方便選型和控制。內阻（Rdson）盡量小一點，Cool-MOSc也是可以的。重要的是耐壓，市電 AC/DC 典型應用，MOS 耐壓首選 650V 的，耐壓更低的應該嗨不住，耐壓更高的特性急劇惡化，其價格、內阻都是很難接受的。
3驅動能力要足夠，Rg下拉、上拉電阻要分開（上拉電阻與二極管并聯后串下拉電阻）。關斷要干凈利落，一定不能讓米勒平臺出現在 Ipk 位置。
4在高壓端通過電阻實現的電壓采樣、VCC啟動、線電壓補償、安規電容放電等電路是要耗電的。副邊假負載、副邊采樣控制電路也是要耗電的。這些電路要優化，其能耗要追究。
5較敏感的電流采樣、過零（谷底）采樣、FB采樣電路要精心布置，電路要簡潔，阻抗要匹配，雜散參數影響要小，PCB要安靜。這是因為高效率電路對這些細微的控制有更高的要求，不能出問題。

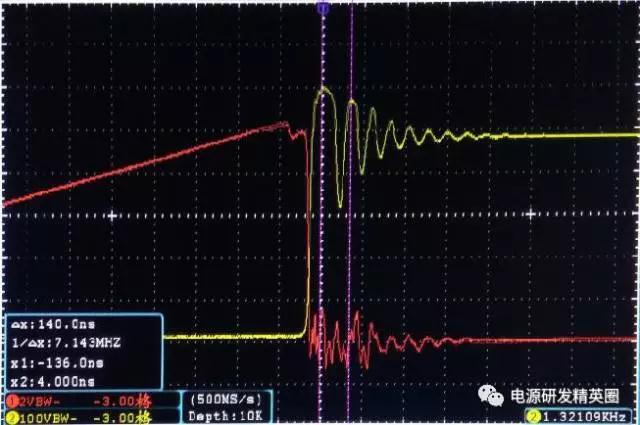

6各部波形要正常，沒有奇怪的、離譜的東西。環路、高PFC電路的主要參數要調試好，主要指標 PF 和 THD 要基本達到要求，工作穩定，不能有振蕩，在這個前提下做的效率優化才有意義。
7在較后優化效果出來前，（在經驗不足時）某些要影響效率的次要電路可以先裸奔。比如：磁珠要取消、DS上并聯的電容要取消、差模共模可短路、鉗位功率較小化（降低電壓運行看情況）、副邊二極管吸收電路不連接（用高耐壓二極管先代替看情況）、假負載功率較小化，CS采樣電阻較小化（非OCP模式），甚至VCC供電和副邊控制電路用電可考慮用電池組臨時供電。以免這些電路的設置不合理影響主電路運行工況，造成誤判。
