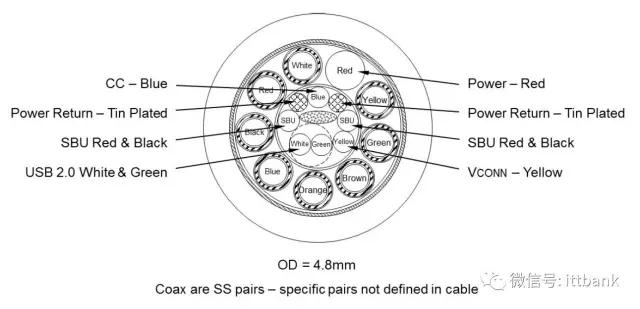

快充線纜

需要能承載5A甚至更高的大電流，并且搭載接口芯片做識別、認證和保護。

手機芯片

對電源管理IC和處理器提出更高要求，支持在手機軟件界面充電類型選擇和保護。

快充電池

使用專門的快速充電電芯，充電倍率（充電電流/電池電量）至少在1.5C以上。目前市場上快充手機電池絕大部分都使用ATL電芯。

2、快速充電標準眾多，亟待統一

快速充電各家跑馬圈地，標準不一。市場主流快速充電標準有高通Quick Charge方案， 聯發科Pump Express和OPPO VOOC方案等，華為和三星也有自己的快充方案。

3、USB PD將借助USB Type-C統一快速充電標準

USB Power Delivery是USB開發者聯盟在智能手機的USB Battery Charge標準之后提出的新的電力傳輸標準，目前已發展到USB PD 3.0標準，具有以下特點

充電功率提升，在現有USB標準上，提高電力傳輸能力到100W；

方向靈活，電力傳輸方向不固定，充電受電設備可以指定；

在多外設之間優化電力傳輸；

智能充電管理；

允許低功率充電；

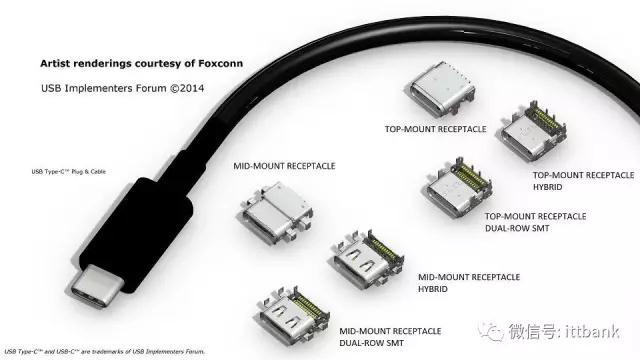

USB PD傳輸電流能力大幅增強。目前主流智能手機使用的充電接口和數據線基于Micro USB，不能承載過大的電流。USB Type C接口的觸點數量數倍于Micro USB接口，這就使得它能承受的電流強度大大增加，適合快速充電技術應用。同時Type C接口芯片中加入了互相識別的E-marker芯片，可自動識別充受電設備，確保充電安全， 并且支持雙向充電。

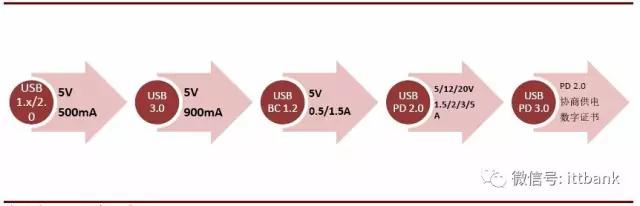

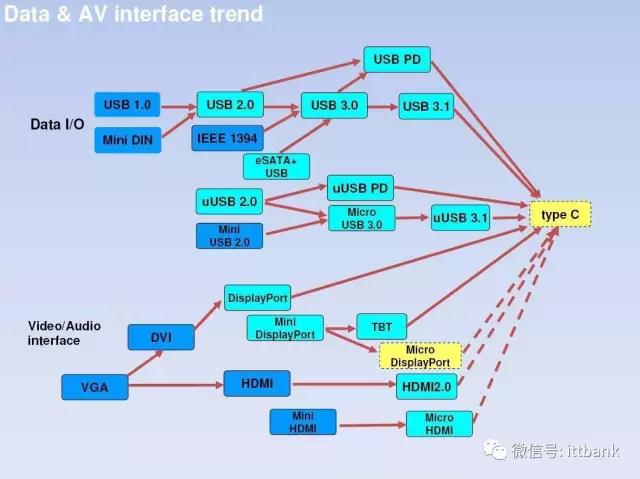

USB充電標準發展歷程

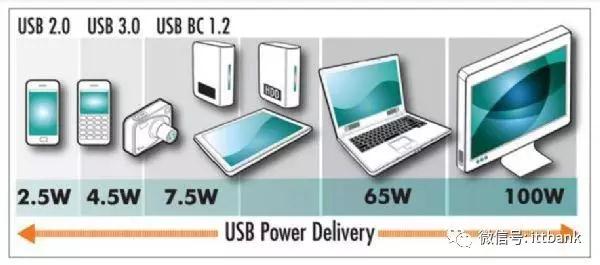

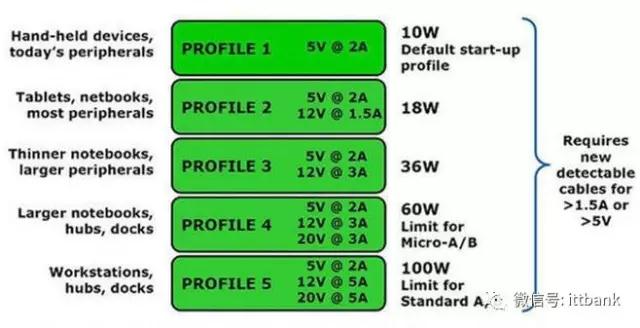

USB充電標準一覽

二、Type-C開啟智能數字音頻時代

無損音頻將成高品質音頻主流。高品質音頻一般是指比特率在256kpbs及以上的音頻文件，具體可分為有損壓縮和無損壓縮兩類。常見的有損壓縮音樂格式有MP3，WMA和AAC等，付費音樂客戶端可提供256kbps和320kbps兩類高比特率有損壓縮音樂下載，而免費客戶僅能下載128kbps的標準品質或更低比特率音樂文件。無損壓縮常見格式有APE，F(xiàn)LAC、WMA Lossless和ALAC等，只有達到更高級別的付費用戶才可以下載。

常見音頻格式比較

我們認為蘋果公司在iPhone 7中取消3.5mm模擬音頻接口，直接使用Lighting接口傳輸數字音頻是大概率事件。Android陣營將緊跟蘋果的腳步，使用USB Type-C接口傳輸音頻。這將直接掀起一場智能手機的接口革命，并且引發一系列創新。

1、3.5mm 模擬音頻接口已成手機輕薄化的設計瓶頸

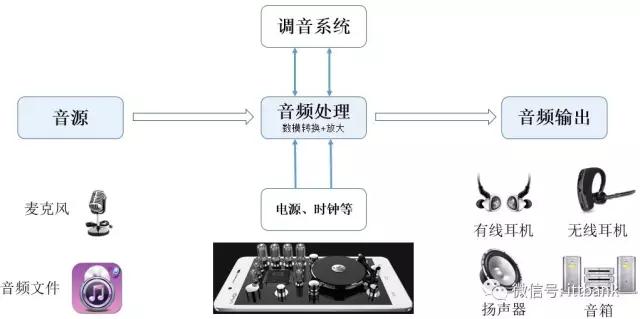

音頻處理系統可分為音源、音頻處理和音頻輸出三部分。

音源：無損音頻將成市場主流；

音頻處理：編碼解碼器（Codec）和放大器；Codec 用于提供足夠精度和速度的編 解碼能力，核心是數模轉換器；放大器用于將解碼后的模擬信號放大到足夠功率以 驅動輸出端不同負載；

音頻輸出：有線、無線耳機，揚聲器、音箱等。

目前手機和其他電子設備內部處理的都是模擬音頻信號，原始音頻信號經過內部解碼器解碼后轉為模擬信號，再經過放大或者直接輸出到3.5mm接口。但是手機內部要同時處理射頻、模擬和數字多種信號，電磁環境復雜。音頻

信號是高精度小信號，很容易受到干擾產生失真，再經過PCB板和3.5mm接口又會產生功率損耗，終影響輸出音質。

2、蘋果和安卓?jī)纱箨嚑I(yíng)齊發力，可以和 3.5mm 說再見

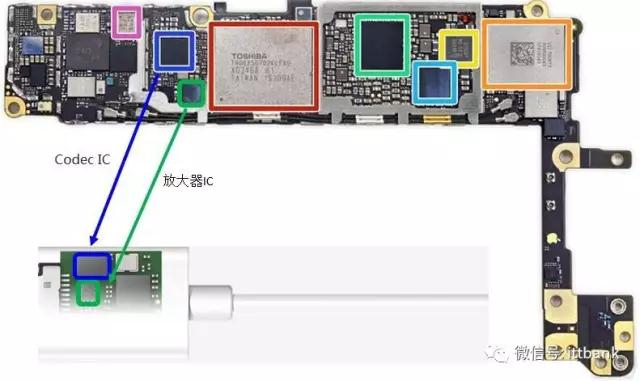

取消3.5mm音頻接口的實現主要在于將原本位于手機內部的編碼解碼器和放大器等音頻處理芯片轉移到Lighting或者Type-C接口、線控或者耳機腔體中。如果直接采用未 解碼的數字音頻信號從數據接口輸出，在手機外部完成解碼和放大，則可以減少失真， 帶來較高隔離度。隨著集成電路工藝的進步，SoC、SIP技術的發展，音頻芯片的面積 和功耗不斷減小，在技術上也支持將芯片從手機主板移出到耳機中。

蘋果陣營 ：Cirrus Logic已為MFi Lighting耳機提供開發套件。蘋果的音頻解碼芯片供應商Cirrus Logic已于2016年6月30日宣布推出基于蘋果官方認證的MFi耳機開發套件， 協助OEM廠商快速開發出Lighting接口的數字耳機。

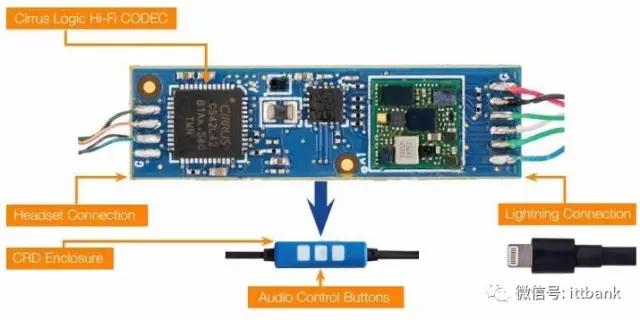

MFi Lighting耳機開發套件

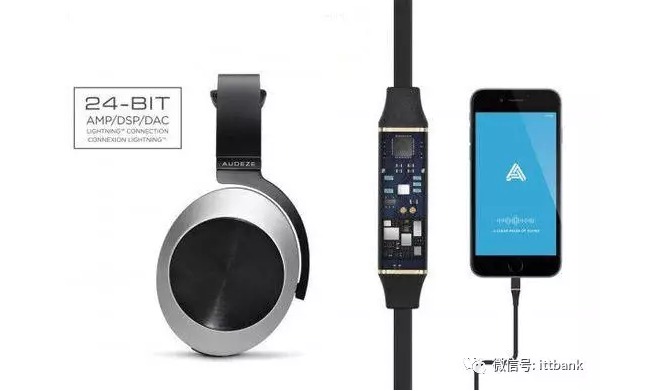

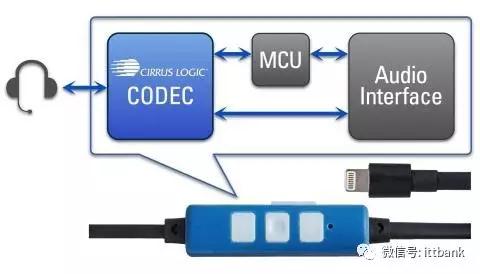

Lighting耳機線控內部電路

安卓陣營：樂視發布Type-C數字接口CDLA手機。作為 Android陣營一員，樂視于2016年4月 發布了款取消3.5mm接口，直接使用Type-C傳輸音頻的CDLA手機。

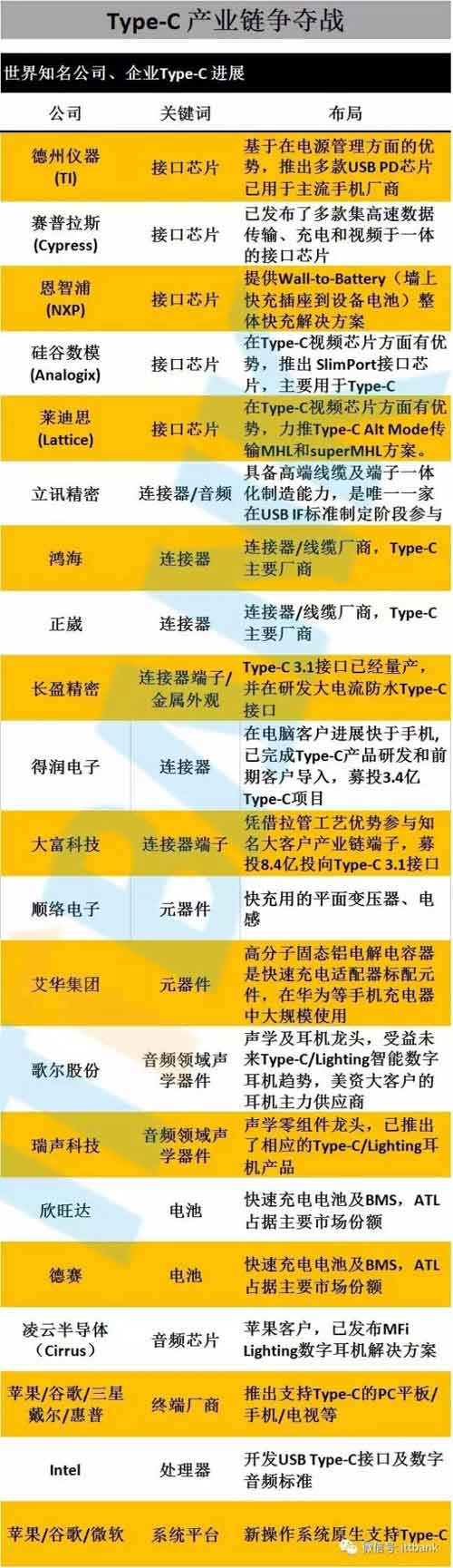

3、產業巨頭支持?jǐn)?shù)字音頻變革

谷歌：2014年從安卓5.0操作系統開始就支持USB音頻輸出；

蘋果：從iPhone 7開始取消3.5mm接口，使用Lighting和藍牙直傳數字音頻；

英特爾：2016年4月，Intel在IDF 16信息技術峰會上展示了USB-C耳機插孔設計，用于取代傳統的3.5mm耳機插孔，希望通過采用USB-C 接口促進模擬音頻向數字音頻的轉變；

Cirrus Logic： 2016年6月30日，蘋果音頻芯片供應商Cirrus Logic發布MFi Lighting耳機開發套件 ；

Conexant：2016年6月29日發布業內款 USB Type-C單芯片音頻解決方案CX20888，并且?guī)е鲃?dòng)降噪功能，為5mm x 5mm x 0.5mm 81Pin BGA封裝。

三、Type-C帶來更便捷的高清視頻一體化方案

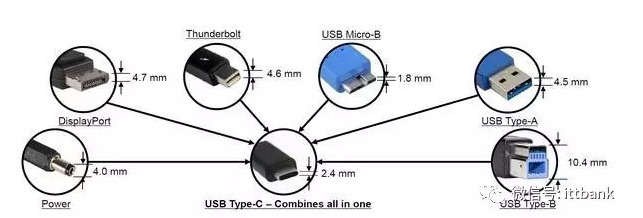

1、USB Type-C通過Alt Mode兼容多種視頻標準

USB Type-C可同時兼容等多種視頻標準。USB Type-C通過交替模式（Alternate Mode）提供兼容Display Port、SuperMHL、HDMI、VGA等信號的功能。英特爾在第三代Thunderbolt接口標準中全面兼容USB Type-C，可實現雙4k視頻傳輸，傳送速率高達40Gbps。

交替模式兼容Display Port

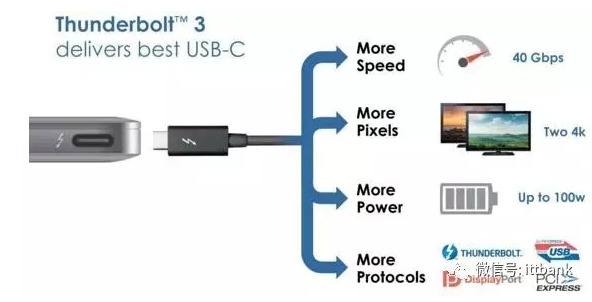

交替模式兼容Thunderbolt 3

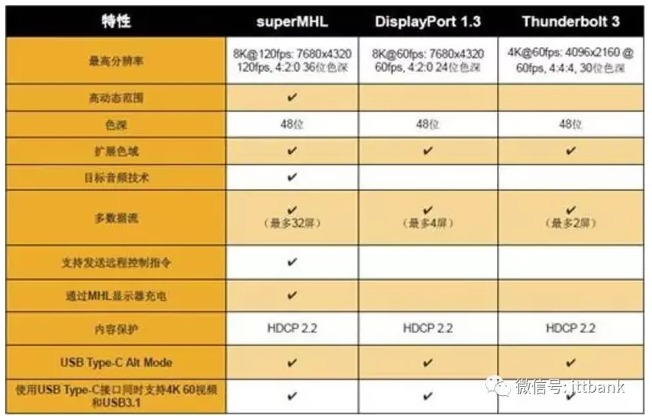

SuperMHL、Display Port1.3和Thunderbolt 3主要參數對比

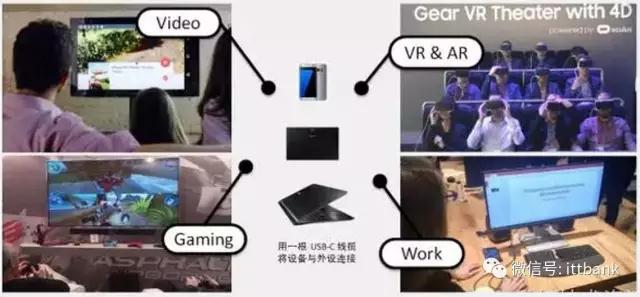

USB-C視頻應用場景

顯示器，平板電視到VR/AR是Type-C在視頻應用的滲透路線。USB Type-C在顯示方面的滲透已經從LCD顯示器開始，并且逐步向平板電視和其他顯示設備推進。宏碁已經推出了業內首款 Type-C顯示器 R1，集視頻和充電于一身，厚度僅7mm。華碩也推出了使用UBS Type-C的便攜式顯示器MB169C+。

2、USB Type-C將成為VR/AR與主機連接的主流技術

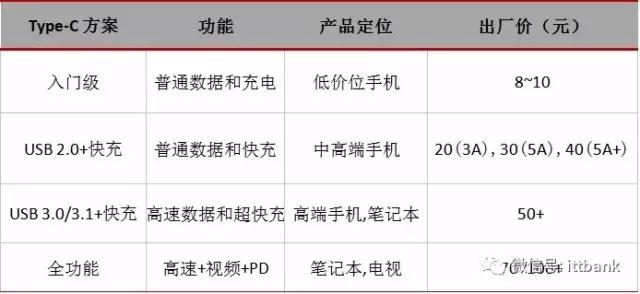

輕便性是VR/AR頭戴式設備的重要需求Oculus和HTC Vive使用三至四根線纜連接PC和VR設備，嚴重影響用戶體驗。LG 360 VR只需一根USB Type-C線纜，就可實現所有功能，讓使用更輕巧，更便攜。除了減少連接，高分辨率和刷新率也是VR進一 步的發展趨勢，Type-C支持高清視屏傳輸，DisplayPort Alt Mode有高達20Gbps的帶寬，使得在低功耗的前提下，可以支持全高清、3D、4K超高清和全屏幕輸出，以及更高的分辨率和刷新率。VR/AR設備使用的Type-C線纜都是全功能高品質線纜，同時集成快充和音視頻功能，代表了消費電子的高要求，成本將是一般手機線纜的數倍。
