東莞市玖琪實業有限公司適配器產品知識

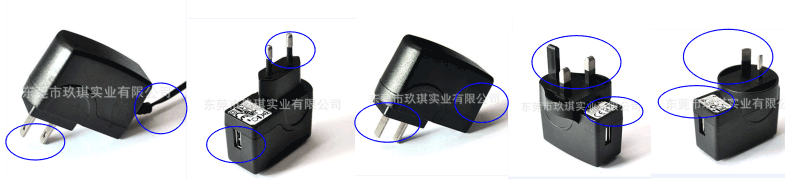

產品結構:6W系列電源適配器外形為插墻式，輸出有帶USB或帶DC線,插腳有美規插腳,歐規插腳,國標插腳,英規插腳,澳規插腳等

美規插腳帶線                                歐規插腳帶USB                國標插腳帶USB            英規插腳帶USB           澳規插腳帶USB

產品組成主要零件:

2.外殼(上蓋/下蓋):結構卡扣立式;下売插腳有美規插腳;歐規插腳;國標插腳;英規插腳;澳規插腳等。
3.DC線
4.USB:輸出接口,傳輸直流電。
5.變壓器:能量的傳遞/能量的儲存,在一次電路與二次電路間起安全隔離作用和變壓之類的作用。
6.電源IC:電源管理控制IC,低功耗,高效節能,各種可自恢復的保護功能，包括限流保護（OCP）,過溫保護等。
7.MOS管：英文全稱叫MOSFET,即金屬氧化物半導體型場效應管,在開關電路中起開關的作用。
8.PCB板:中文名稱為印刷線路板,是電子元器件的支撐體,是電子元器件電氣連接的載體。
9.整流橋堆:將交流電轉換為直流電。
10.電阻保險絲:繞線保險電阻,平時可當做電阻器使用，一旦電流異常時就發揮其保險絲的作用來保護。
11.Y電容:是分別跨接在電力線兩線和地之間（L-E，N-E）的電容,抑制共模干擾,EMI的安規電容。
12.肖特基二極管:起整流作用
13.電解電容:有濾波,隔直流,旁路（去耦）,耦合,儲能的作用。
14.棒形電感:起雜訊濾波作用。
15.工字電感:起濾波作用。
16.貼片電容:濾波和儲能的作用。
17.貼片電阻:限流、分壓、取樣等作用。
18.彈片:用于連接交流電輸入。
19.熱收縮套管：對電阻保險絲提供阻燃/絕緣保護。
20.硅膠:固定零件的作用。
