電源適配器濾波電路設計

電容濾波一般負載電流較小，可以滿足放電時間常數較大的條件，所以輸出電壓波形的放電段比較平緩，紋波較小，輸出脈動系數S小，輸出平均電壓UO大，具有較好的濾波特性。把電容器和負載并聯，正半周時電容被充電，負半周時電容放電，就可使負載上得到平滑的直流電。電路在三端穩壓器的輸入端接入電解電容C1=C3=1000μF，用于電源適配器濾波，其后并入電解電容C2=C4=4.7μF用于進一步濾波。在三端穩壓器輸出端接入電解電容C5=C6=4.7μF用于減小電壓紋波，而并入陶瓷電容C7=C8=100nF用于改善負載的瞬態響應并抑制高頻干擾（陶瓷小電容電感效應很小，可以忽略，而電解電容因為電感效應在高頻段比較明顯，所以不能抑制高頻干擾）。濾波電路如圖所示。

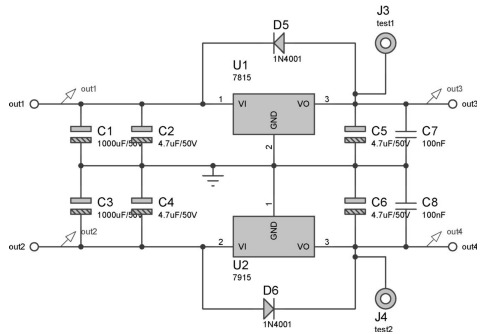

圖濾波電路

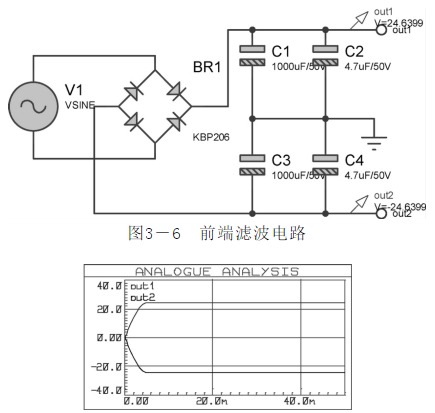

為了驗證濾波電路的效果，以前端濾波電路（見圖）為例進行分析。
前端濾波電路輸出用示波器監視，仿真結果如圖所示。

若我們試圖將C1電容值調整為100μF，如圖所示，則會導致電路輸出端out1與out2輸出電壓大小不等。濾波電路輸出端out1與out2處加入探針，用圖表顯示其輸出結果，如圖所示。

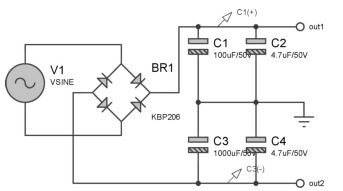

圖調節C1后的濾波電路

圖調節C1后濾波電路輸出仿真圖

如圖所示，本電路中濾波電路中電容大小除影響電路的濾波效果外，還影響到電橋的整流輸出。若上下電路濾波效果不同，則不會輸出大小相等的直流電壓有效值，即不會輸出大小相等的直流正負電壓。
可見濾波電路在電路出現干擾時能夠保證電路的穩定工作，從而輸出穩定的電壓，這在電路設計中是十分重要的。
