電源適配器PCB合理布置各元件方法

一、美觀不僅要考慮元件放置的整齊有序，更要考慮走線的優美流暢。由于一般外行人有時更強調前者，以此來片面評價電路設計的優劣，為了產品的形象，在性能要求不苛刻時要優先考慮前者。但是，在高性能的場合，如果不得不采用雙面板，而且也封裝在里面，平時看不見，就應該優先強調走線的美觀。

二、受力電路板應能承受安裝和工作中所受的各種外力和震動。為此電路板應具有合理的形狀，板上的各種孔(螺釘孔、異型孔)的位置要合理安排。一般孔與板邊距離至少要大于孔的直徑。同時還要注意異型孔造成的板的較薄弱截面也應具有足夠的抗彎強度。板上直接"伸"出設備外殼的接插件尤其要合理固定，保證長期使用的可靠性。

三、受熱對于大功率的、發熱嚴重的器件，除保證散熱條件外，還要注意放置在適當的位置。尤其在精密的模擬系統中，要格外注意這些器件產生的溫度場對脆弱的前級放大電路的不利影響。一般功率非常大的部分應單獨做成一個模塊，并與信號處理電路間采取一定的熱隔離措施。

四、信號;信號的干擾是電源適配器PCB版圖設計中所要考慮的重要的因素。幾個較基本的方面是：弱信號電路與強信號電路分開甚至隔離;交流部分與直流部分分開;高頻部分與低頻部分分開;

注意信號線的走向;地線的布置;適當的屏蔽、濾波等措施。這些都是大量的論著反復強調過的，這里不再重復。

五、安裝指在具體的應用場合下，為了將電路板順利安裝進機箱、外殼、插槽，不致發生空間干涉、短路等事故，并使指定接插件處于機箱或外殼上的指定位置而提出的一系列基本要求。

精巧PCB元件布局的案例分享

EMC考慮：旁路或去耦電容增強穩定性，降低干擾

在PCB設計中，模擬器件和數字器件都需要這種電容，在靠近其電源適配器引腳連接旁路電容，此電容通常為0.1uF。布局時要求引腳盡量短，并且盡量靠近器件，減小走線的感抗。

模擬電路設計中旁路電容常用于旁路電源適配器上的高頻信號。一般來說，這些高頻信號的頻率超出模擬器件抑制高頻信號的能力。如果不使用旁路電容，就可能再信號路徑上引入噪聲，更嚴重的情況甚至會引起振動和誤響應。

美規電源適配器數字電路設計像控制器和處理器這樣的數字器件，也需要去耦電容。該電容功能之一是用作“微型”電荷庫。因為數字電路中進行門狀態切換或開關切換時，通常需要很大的電流，而開關時產生的瞬態電流，如果執行開關動作時沒有足夠的電荷，會造成電源適配器電壓發生很大的變化。電壓變化太大，會導致數字信號電平進入不穩定狀態，很可能引起數字器件的狀態誤執行。因此，在數字器件的供電電源適配器管腳或電源適配器引腳處添加旁路或去耦電容是非常好的做法。

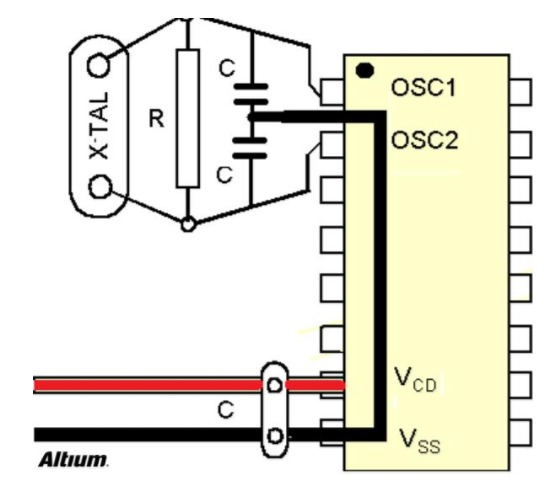

在微控制器（MCU）為主的系統中較敏感的信號是時序、復位和中斷信號。振蕩器在開關時尤其敏感。這些電路與高電流走線不能平行，以免引起信號干擾和誤判。振蕩器或陶瓷共振時鐘是一種射頻電路，必須有效布局為距離較近，走線較短以減少其敏感性。下圖以DIP封裝的振蕩器或陶瓷共振器為例，應盡量將振蕩電路靠近微控制器布局，位置對稱，使得走線距離較短。振蕩電路的地線應該連接元件可能使用較短路徑的接地管腳，電源適配器和接地管腳應該直接連接到PCB的電源適配器部分。

常見的PCB布局困擾分析及精彩案例分享

同樣，電路板上邏輯開關時，在電源適配器線上會產生瞬態派生電流，由于電源適配器線多少具有微小的電感性，電源適配器線的電感性可以通多多層印刷電路板（電源適配器平面）來降低，或者使用較慢的邏輯降低開關速度。但前者增加成本，后者會降低系統的性能。在此情況下，電源適配器線的通訊干擾可通過去耦電容來降低。PCB板上對于數字芯片的去耦電容（也叫削尖電容）在布局時，應當盡量靠近芯片的電源適配器管腳，使其走線距離較短，回路面積較小。下圖左所示是不合理的去耦電容布局，應該像圖右那樣布局。

常見的PCB布局困擾分析及精彩案例分享

2. 3D器件檢查避免沖突——接插件

在PCB布局時因為不能實時直觀地看到真正的元器件放在上面的樣子，包括元件的體積，高度。整塊電路板是否與外殼相匹配，電路板內部的各元件之間水平方向是否有沖突，而造成安裝不下的情況？較要命的是，元件的高度是否合適，會不會與外殼有沖突？這就需要有3D狀態下實時逼真的模擬和展現來盡早發現問題。以保證電路板與外殼形狀匹配，高度匹配，安裝固定孔匹配。

PCB板的接插件布局也是至關重要的，好的接插件布局要考慮到將來插拔連接的方便性。一般來說，接插件需要靠近板邊并且接口往板外，千萬不能太靠近板內，以至于連接線端的插頭被PCB板邊阻礙，插不上去。如下所示DB9串口不合理的接插件布局，造成線纜接頭處連接不上。

常見的PCB布局困擾分析及精彩案例分享

對于這個接插件的失敗案例，如果在做PCB板之前就能通過3D視圖直觀地發現問題，及時修改，就會免去很多不必要的時間和精力。而不會在做好PCB板，裝貼好器件，在較后連接的時候才發現問題。

3. 柵格的應用：將元件進行圓形擺放

前不久，一電子行業的同行跟我聊起，他想要將LED燈按照標準的圓形擺放，保持相同的間距。說在放置的過程中非常傷腦筋，總也不能保證精確的圓形位置，其間距也很難計算。不知道有哪種工具能輕松地實現這個想法。說實話，我也沒試過這種擺放方式，不過突然想起Altium Designer中有設置極坐標柵格的功能，還附帶有其他幾種柵格形式。用這種極坐標扇形柵格來試試。不試不知道，一試嚇一跳。借助這一塊扇形柵格，竟然非常輕松地將LED元件按照圓形擺放在PCB上！如下圖所示。

常見的PCB布局困擾分析及精彩案例分享

在這塊板子中，一顆 ARM7微處理器放在板子的正中央，以45°角度放置。然后以此芯片中心為原點，設置45°角傾斜的常規矩形柵格。

在外圈另設極坐標扇形柵格，讓LED環繞一圈，在這種柵格上排列的LED準確無誤而且精細美觀。同時在放置元件的時候，鼠標光標會自動捕捉到柵格點，定位精確，而且操作極其簡單。

不管是在原理圖設計中，還是PCB設計中，使用柵格來放置目標對象使得您設計出來的圖紙非常整潔，干凈，有條理。而在PCB設計中，放置元件時采用多重柵格組合應用，你可以按照自己的意圖隨心所欲地擺放元器件到想要的位置。你這個設計魔術師能想到的，它就能幫你實現。這對于每天枯燥畫圖的工程師來說，是一種多么美妙又有價值的感覺！如下圖為該設計項目PCB在3D狀態下正面和反面的裸板視圖。

常見的PCB布局困擾分析及精彩案例分享

上面圓形PCB板為另一個巧妙使用柵格的案例。綠色圈出來的板中央5個安裝孔環繞中心點對稱分布。板外沿4個安裝孔精準對稱。

下圖為PCB裸板制造出來的圖片。其中板兩側分別有4個半孔排列。用于板對板安裝，該小板作為一個模塊器件安裝到母板上。
