單變壓器雙晶體管自激振蕩變換器

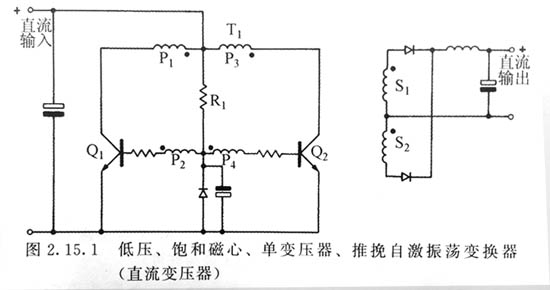

       圖表示了一個非?；镜碾娏髟鲆嫦拗齐p晶體管飽和變壓器變換器的電路，有時也稱作為DC變壓器。在這種形式的變換器中，主變壓器工作于飽和狀態，磁心損耗較大；因此該變壓器效率不高。還有，開關晶體管的較大集電極電流與增益有關，并沒有特別限定。因此這種形式的變換器更適合于低功率的應用場合，典型的功率是1~25W。

由于工作于全導通方波推挽狀態，整流后的輸出近乎于直流，因此這種結構可以有比在第14章中討論的反激變換器高得多的副邊電流。因為原邊晶體管承受的電壓應力至少是充電器電壓的兩倍，所以這種變換器應該用于較低輸入電壓的應用場合。

 工作原理（增益限制開關）

 圖中所示的電路的工作情況如下。

開始導通時，起始電流經R1流向Q1和Q2的基級。此時具有較低V或較高增益的晶體管首先導通，本例中假設Q1先導通。

由于Q1導通，所有繞組的末端為負（起始端為正），來自驅動繞組P2的正反饋使Q的基極更正，而Q2的基極更負。因此Q1將迅速進入全飽和導通狀態。

現在充電器電壓Vcc加在主變壓器左邊原邊繞組P1兩端，Q1集電極中流過的電流是磁化電流加折算過來的負載電流。

在導通期間，磁心的磁通密度向著飽和方向增加，如圖中的點S。經過由磁心尺寸、飽和磁通值，和原邊匝數所決定的一段時間后，磁心達到飽和狀態。

在S1點，H迅速增加，使集電極電流也大量增加。這個過程一直持續到受到Q1的增益限制，這個限制是防止集電極電流進一步增加。在該點磁場H不再進一步增加，將不能維持所需的B的變化率（dB／dt）。結果，原邊繞組兩邊的電壓降低，Q1集電極上的電壓將上升到充電器電壓。

隨著原邊繞組兩邊的電壓降低，P2上的基極驅動電壓也降低，Q1將關斷。

由于B／H特性頂部限定的斜率（飽和后導磁率），從S1到S2變壓器中存在反激作用，因為dB／dt現在為負，所有繞組上的電壓將改變方向。這將進一步促使Q1關斷，Q2開始導通。

通過反饋作用，Q2導通，Q1關斷，工作周期在原邊另一半繞組中重復。磁心中的磁通從S2向S變化，又重復關斷作用。

注意：關斷作用的出現是由晶體管的電流增益限制引起的。由于集電極電流隨元件的類型和溫度而變化，所以這種限制作用并不是很精確。對于高增益晶體管，在受到增益限制之前就有較大的集電極電流流過。這使開關效率變差，并帶來EMI（電磁干擾）問題。還有，如果沒有仔細選擇正確的（低的）電流增益和額定值，在某些條件下，失去限制的集電極電流可能導致開關元件損壞。
