使用并聯冗余保證電源適配器的可維修性

在一個電源適配器出現故障的情況下，使用并聯冗余運行的目的是保證電源適配器的可維修性。從原理上來講，n個電源適配器（其中n大于等于2）并聯連接對一個負載供電時，應要求n-1個電源適配器單元組合的總額定功率能夠給該負載提供所需要的較大功率。如果一個電源適配器出現故障，那么剩下的電源適配器單元將驅動該負載而不會中斷供電服務。

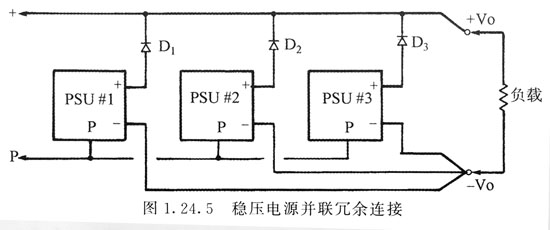

實際上，一個故障電源適配器可能是短路，如發生晶閘管的過壓擊穿。為使該故障電源適配器單元與受過載影響的其他電源適配器單元隔開，各個電源適配器以整流二極管或門的形式連接到輸出端。圖顯示一個典型的電路。

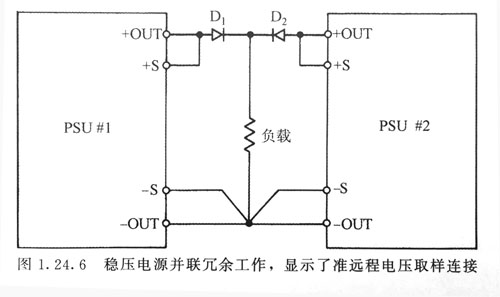

在并聯冗余工作中不推薦使用遠程電壓取樣，因為遠程連接將會在直流電源適配器出現故障時提供交流電流通路。如果供電導線的電壓降是一個問題，那么二極管應安裝在負載端，遠程電壓取樣單獨接到二極管的陽極，見圖

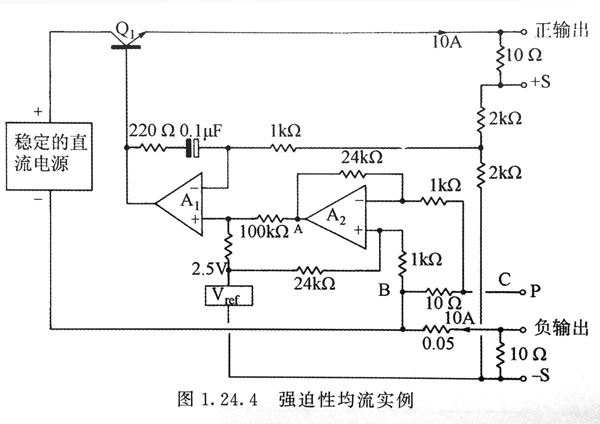

強迫均流型電源適配器較適用于并聯冗余模式工作系統，在一個電源適配器模塊出現故障時，P端連線提供均流而不影響運行。實際上該技術確保了所有并聯模塊能夠平等的分擔負載，同時增加所需的輸出電流來保持穩定的輸出電壓。
