電源適配器輸出穩壓

今天電源適配器廠家排名前十的東莞玖琪為大家分享

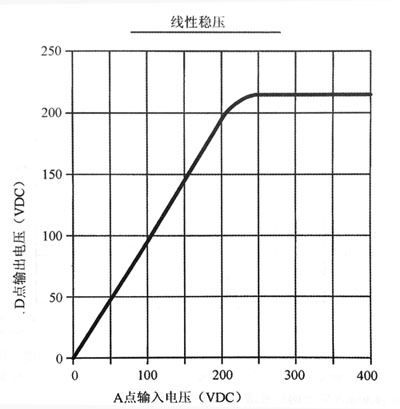

圖所示的為輸入電壓從0V變至250VDC時的啟動特性和D點輸出電壓。當輸入電壓在250VDC至400VDC的正常工作范圍內時，輸出穩壓性能良好。

A點輸入電壓（VDC）A點電壓從0V至400V時，線性穩壓器D點輸出直流電壓的調節。注意輸入電壓從0V至250V時電壓比為線性的，隨后當輸入電壓從250V變?yōu)?00V時，輸出電壓穩定于215V。這種特性為圖1。23。8中的50kHz正弦波逆變器部分提供了良好的低電壓?jiǎn)?dòng)和工作電壓范圍內的穩壓

直插電源適配器折返式限流

從圖中可以看出，負載電流經電流檢測電阻R1流向D點，所以R1的電壓與負載電流成正比。R1和Q2提供過載限流。D點相對于C點的輸出電壓隨負載電流的增加而降低。當Q2的基極經R4相對于C點的電壓保持為恒定的-2。2V時，此降低的電壓直接施加在Q2的射極。當Q2基極電壓比射極電壓大0。6V時，Q2逐漸開通；當負載電阻減小時，Q1的棚極電流轉移以阻止電流的進一步增加，結果使輸出電壓降低。電阻R3R4和R產生F點的負偏置電壓，使R1的電壓在Q：開始導通前必然超過2。8V（電阻220、電流130mA）。限流時，隨著輸出電壓的降低，F(xiàn)點的負偏置電壓也降低，因此Q2在更硬的條件下開通，并且電流的限制作用減弱，形成折返式限流特性。這個折返過程降低了短路情況下Q1的應力。

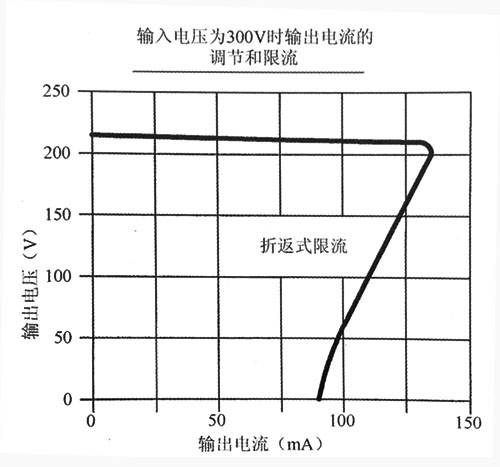

圖所示的為電流從0至100mA的正常負載范圍內輸出電壓所具備的良好的穩壓特性，以及電流超過130mA時的限流過程（負載電阻為16000）。對于電流大于13mA的過載情況，圖中給出了負載電阻從1600降至0（短路）過程中的折返式限流特性。130mA為限流點，提供了工作裕量；正常情況下的電流不能超過100mA。

圖中開環線性穩壓器的負載調節和折返限流功能。注意電流從0至100mA（21。5W）期間電路所具備的良好的負載調節性能。130mA以上的過載情況出現時，電路進入折返限流狀態。滿載時Q1的額定損耗為8。5W，而短路時的損耗為27W。對于短路時保護功能的擴展，電路可能需要熱保護，視散熱片的尺寸和效率而定

盡管開關調節器的設計相對簡單，但從圖可見，調節器具有良好的啟動特性，并為本應用提供了令人滿意的性能。

由于正弦波逆變器的輸入電壓穩定于215V，所以變換器的50kHz輸出是半穩定的，在可接受的范圍內波動，因此可用于多種輔助系統，而無需任何附加的調節系統。
